三角架检测利用案例

颁发功夫：2021-07-14 14:07:18 作者：海博论坛hibet瑕疵检测 起源：www.serein.com.cn 浏览：

一、三角架工件介绍：

三角架为常见摄影器材或其他高精度机械固定使用的工件，通常为机械加工成型的工件。


二、合用领域：

此案例为三角架，该丈量步骤合用于所有同类的工件。



三、丈量当苦衷项：

使用自动影像丈量。


四、丈量过程分析：

第一步：工件分析。凭据产品要求丈量的重要尺寸为地位度。

第二步：工件装夹。相识基准和丈量要求后，就能够进行工件的装夹 ；此工件为钢造工件，故能够直接放到工作台上 ；固定方

法见下图：

三角架检测利用案例(图1)

五、具体丈量步骤：

1、切换到DCC模式。

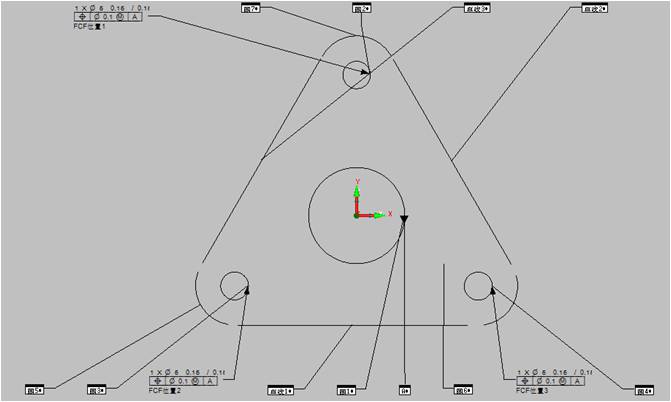

2、采集直线：用自动直线号令丈量，每条号令框中设置自动指标，聚焦开，过滤器开 ；丈量了局如下图：

三角架检测利用案例(图2)

3、评价地位度：

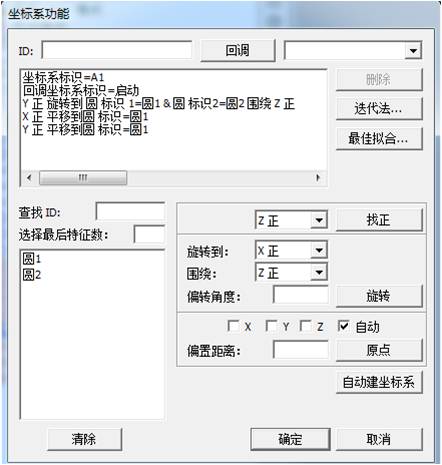

①成立坐标系：圆1和圆2连线旋转到Y+ ；圆1设为X和Y的原点，如下图：

三角架检测利用案例(图3)

②界说基准：插入-尺寸-基准界说：界说圆1为A基准 ；

③插入-尺寸-地位度：选择被测身分圆2，素圆3，素圆4 ；

④批改标称值：在编纂窗口中把地位度+发展，批改圆2，素圆3，素圆4极坐标极角理论值别离为（25，90），（25,210），（25，330） ；把三个圆的理论直径改为5上公差0.15，下公差-0.15 ；值地位度直径理论值为0.1 ；把大实体M选上 ；

⑤切换到汇报窗口，刷新，得到汇报。


六、总结：

此案例重要使用到了圆的丈量，坐标系的成立，地位度的评价等号令，对于有类似要求的工件有肯定的参考作用。


七、三角架工件检测机型推荐：

自动影像丈量仪。
