五金零部件检测步骤分享

颁发功夫：2021-07-05 09:07:17 作者：海博论坛hibet瑕疵检测 起源：www.serein.com.cn 浏览：

一、五金零部件工件介绍：

五金零部件是指铁、钢、铝等金属经过铸造、压延、切割等物理加工造作而成的各类金属用具件。传统的五金零件中也叫幼五金、五金配件。五金零部件蕴含模具五金零件、机械五金零件、日用五金零件、橱窗五金零件、船舶五金零件、构筑五金

零件、航空航天五金零件以及安防用品等。


二、合用领域：

此案例为汽车上的一个配件：五金零部件，适合丈量类似产品。


三、丈量当苦衷项：

重要丈量产品面上现实R角。


四、丈量过程分析：

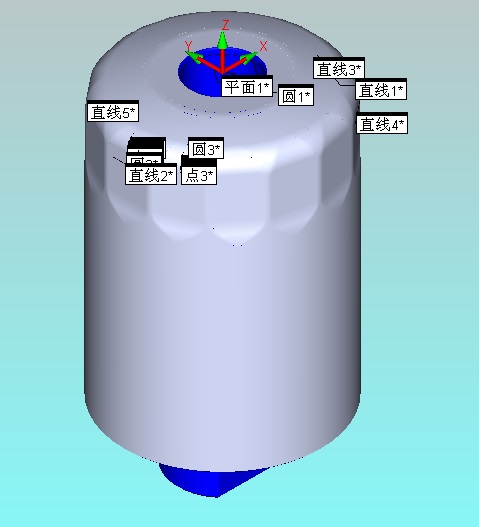

第一步：工件分析。凭据产品要求重要丈量型面上R角数值及对边的距离。

五金零部件检测步骤分享(图1)

第二步：工件装夹。使用吸磁式夹具装夹。


 五、具体丈量步骤：

测针可使用直径Φ1mm的测针。

1、测针校验：选择相宜的角度，如：A0B0，A7.5B0，A7.5B90，A7.5B45等。

2、成立坐标系：先批改其产品，再迭代法成立坐标系。由于模型坐标在产品之表，只能通过迭代法进行构建坐标。

五金零部件检测步骤分享(图2)

五金零部件检测步骤分享(图3)

3、凭据图纸要求进行丈量R角数值及对边距离。

五金零部件检测步骤分享(图4)

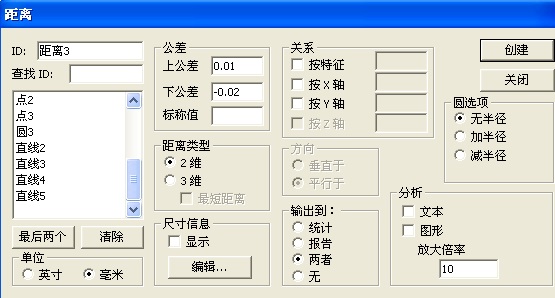

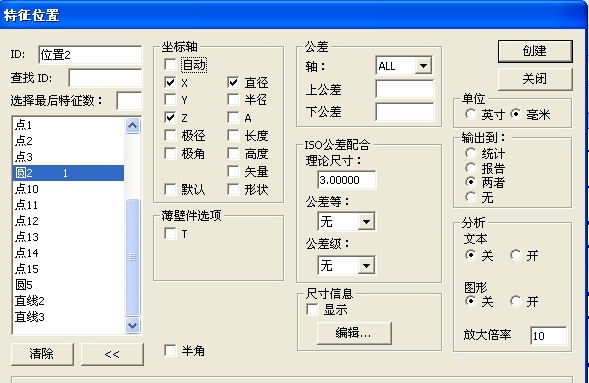

4、使用特点地位进行评价。

五金零部件检测步骤分享(图5)

五金零部件检测步骤分享(图6)

5、得出的评价，并将输出PDF体式。

五金零部件检测步骤分享(图7)



六、总结：

此案例重要使用迭代法，以及丈量R角，在此我们必要重要丈量R角必要纯熟的使用机械。


七、五金零部件检测机型推荐：

Croma三坐标丈量仪；配置：TESA-M7.5-M8+2BY20
