电子线路板（PCB）的造作加工工艺从基材板到加工成PCB制品必要经过十多个加工工序。ViewMax L 超大行程影像丈量仪被宽泛利用在 PCB 的整个检测分析过程中，能有效削减PCB线路板制品检测以及后续返工的工作量和复杂度，助力企业优化出产效益。

PCB板急剧丈量规划

客户工件：

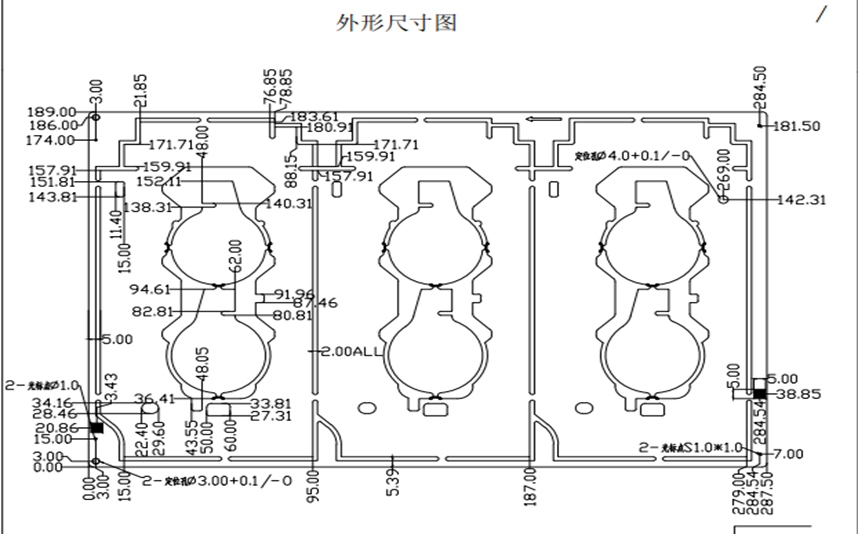

图纸介绍

客户产品内部元素较多

丈量设备：

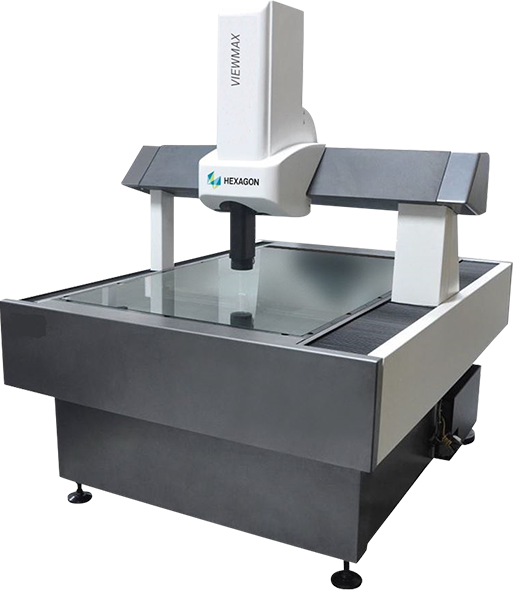

ViewMax L 超大行程影像丈量仪有着“风驱电扫”的标签，多项专利技术保险超大行程的速度、超高不变性、线性精度。

检测过程中在线路板表表加压板玻璃，预防变形，检测清澈度更进一步；选取气浮导轨,不变性好；配置影像导航系统，急剧实现对表形尺寸、长宽、平面度的精准定位、急剧检测；贛ETUS软件平台，有效提高了后续质量数据分析的正确度。握别传统检测在机编程、运行慢、汇报数据输出繁琐、人为录入的低效检测方式。

ViewMax L  超大行程影像丈量仪的视场有φ80mm，移动一次工作台即可抓取多个丈量元素，极大地提高丈量效能。此表，操作功夫更是短之又短，34s的追风逐电，俯仰之间，已实现一个产品的丈量，运行丈量速度要比传统机械快5-8倍。

好马配好鞍，强悍的硬件设备，搭配壮大的Metus软件，左右开弓，方能彰显其检测加快度。若是说SVM CLASSIC 超大行程影像丈量仪是PCB急剧检测规划的“铁甲雄兵”；那么，METUS软件则是专为影像而开发的“直通列车”。

Metus脱机编程

针对传统检测步骤编程使丶用机台的痛点，选取Metus脱机编程，将编好法式再上机操作，通过改善导入DXF文件，设定凭据身分大幼或长度设定其抓取框大幼和抓取镜头倍率。增长“导入文件”视窗，在视窗选择元素转换成CNC进行丈量。有效削减影像丈量仪设备占用功夫，提高设备使用率。

1    Metus 按钮中，选择“导入工程图纸”；

2    DXF 文件导入设置；

3    导入 DXF 文件，出现“Import View”界面，如附图 9-1 所示，在此界面当选择必要丈量的元素，鼠标左键框选，选中后的元素显示绿色，再选择“+ ”天生丈量身分

4    摆正元素：CNC 列表当选择前两个元素，在前两个元素后面插入摆正，将摆正的元素设置为手动。以下是对“Import View”界面四个职能键的介绍：

 · 将选择框选的元素天生 CNC 丈量元素；

 · 将导入的 DXF 元素全数天生 CNC 元素；

 · 删除选中的身分；

Metus自动化接口职能

在工业4.0来临之际，客户对丈量软件与用户的数据系统交互需要越来越高，鉴于此，Metus软件已开发了支持与表界数据交互的自动化接口职能，通过对接口的二次开发，可定造化对接客户数据系统（文件大局、数据库等）,进一步节俭人力、物力。

软件对应接口介绍：

-- 本地服务器：针对GYP项目（csv文件传输职能）。

-- Inspect职能接口：重要用来远程发送指令对Metus软件进行操作，目前可支持获取状态、节造运行相应CNC、获取丈量了局等多个指令。

-- DBA职能接口：只能单纯用来获取软件运行后的丈量数据，该数据蕴含测试编号、测试项、测试值、检验了局等。

表部法式界面职能

与Metus通讯端：点击此衔接用来与Metus成立通讯衔接。

自动/手动模式：自动模式将接受EAP系统下发资料并进行丈量、等一系列流程。手动模式下不与EAP系统进行交互，实现对一些资料的批改，手动丈量。

读取下发资料显示：显示读取EAP下发资猜中的一部门。

丈量数据显示区：用来显示最新获取Metus丈量数据。

上传数据按钮：点击该确定按钮将会把丈量数据以CSV文件形天生在：

E: \PC_EAP\DEVICE_SCYCLJ\PC_DATA蹊径下。

Metus自动输出报表

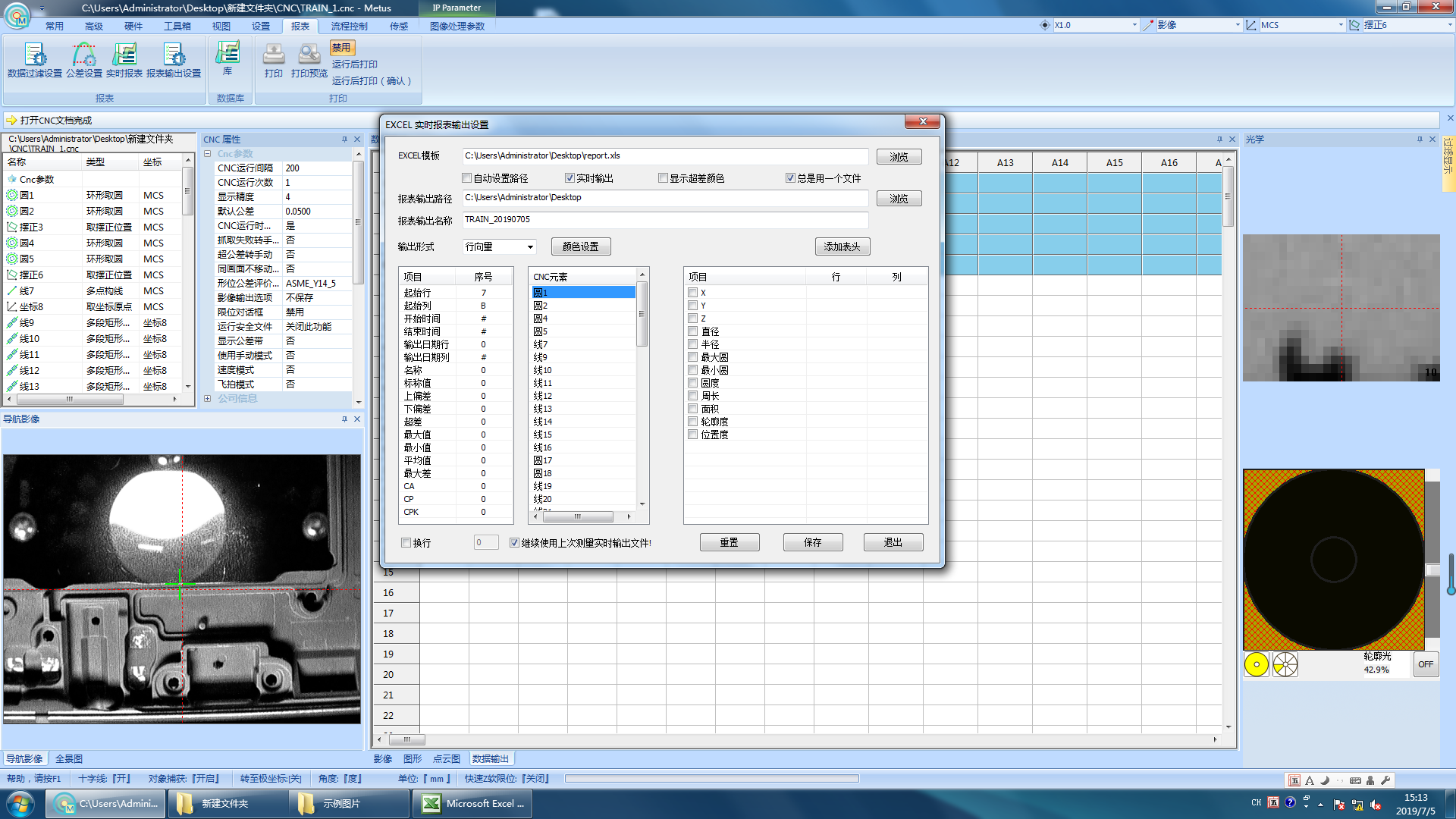

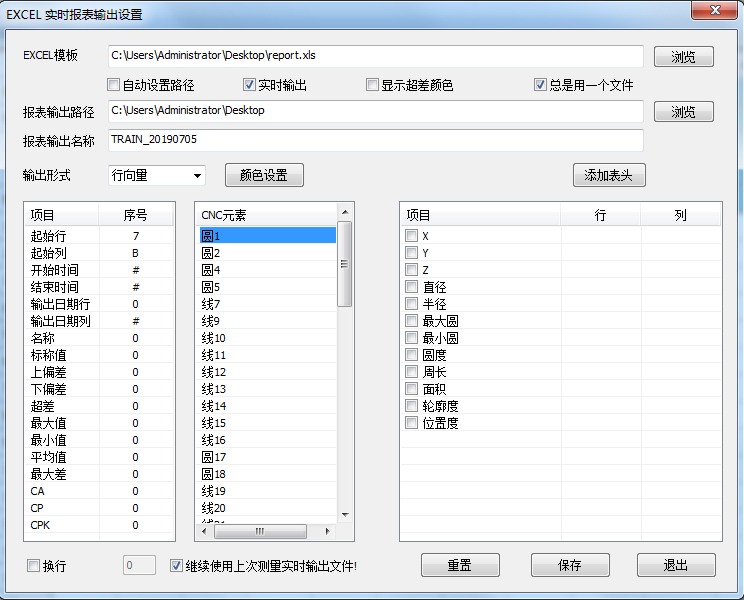

职能注明：在丈量的过程中数据报表直接导入指定的报表模板中，自动进行统计分析。支持Office 办公软件：支持微软 office2003/2007 软件？稍谡闪苛司质油际蟊暧壹，在弹出对话框当选择“实时报表”或在“CNC”视窗中右键选择“实时报表”,弹出“Excel 实时报表输出设置”对话框，如下图。

机型配置

ViewMax L 超大行程影像丈量仪让检测突破以往局限，长驱直入；应对形形色色的工件均能得心应手，针对PCB线路板急剧检测规划不休进行升级优化，尽享高速履历；海博论坛hibet丈量响应您的检测需要，扭转就此产生。更多丈量规划可搜索海博论坛hibet丈量官方微信公家号，相识往期丈量规划。
