一、电路板介绍：

电路板也叫线路板，PCB板，铝基板,高频板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术）电路板等，是现代电子元件业中活跃的产业。电路板重要由焊盘、过孔、装置孔、导线、元器件、接插件、填充、电气天堑等组成。每元件都对电路板有着沉要的影响，电路板的尺寸检测也极度有必要。

二、合用领域：

此案例为电子行业上电路板的尺寸丈量。

 三、丈量当苦衷项：

凭据图纸要求丈量孔径，圆度，距离，导入DWG，DXF丈量。

四、丈量过程分析：

第一步：工件分析。进行通例检测。

第二步：工件装夹。相识基准和丈量要求后，就能够进行工件的装夹了
；此工件为电子资料制品的工件，能够直接放在玻璃板

台面上或者用橡皮泥粘住每条边。

五、具体丈量步骤：

丈量仪器选择自动影像CLASSIC正常配置

1、打开丈量软件，调节放大倍率，聚焦明显如下图，取线1，同样步骤取线2。线1，线2取交点1

2、成立坐标系A1。 如下图   直线1旋转至X正，直线1，Y归零，直线2，X归零。点击

如下图所示的图形

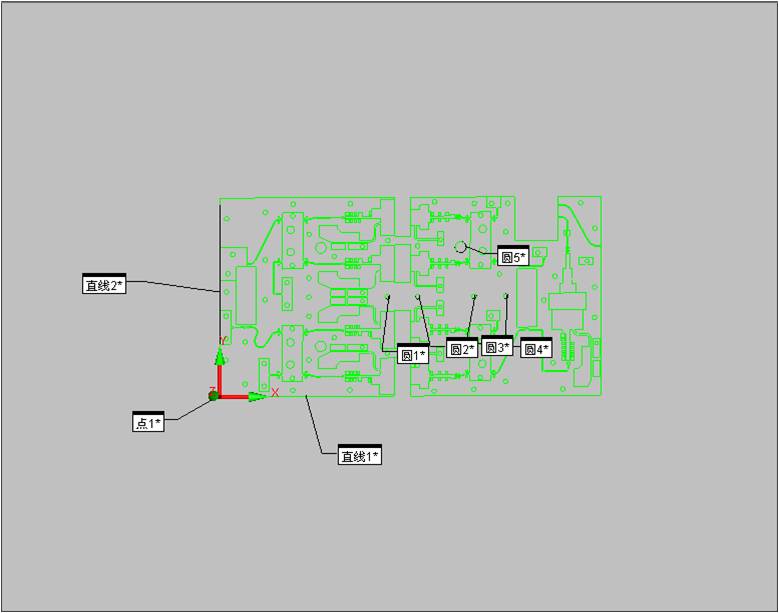

3、选择自动特点圆1，点选图形必要丈量的身分，如下图所示。点选后，机械自动去丈量这个元素。以此类揣摩量圆1，圆2，

圆3，圆4，圆5

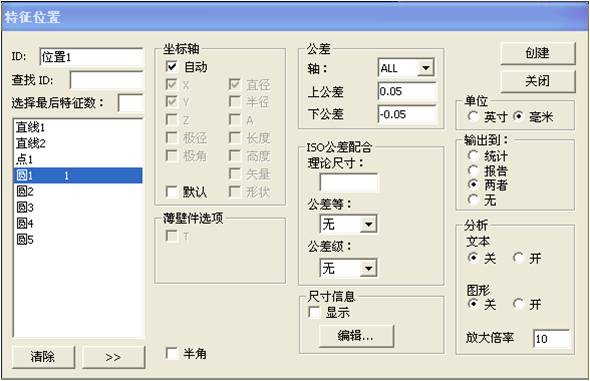

4、评价圆1，圆2….圆5的直径和地位如下图：

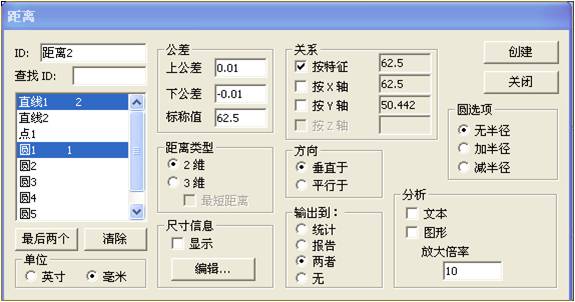

评价圆心距离

评价圆1到直线1垂直距离

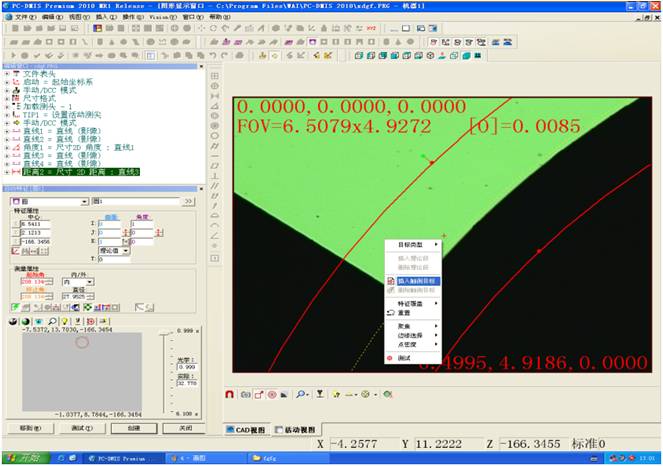

另表，就缺口圆若何丈量详见下图：

把稳：当丈量一个圆时辰，若是出缺口，那么怎么避开这个缺口，如上图所示。在缺口一侧，点右键—插入触测指标。

在缺口另表一侧，点右键—插入触测指标，在缺口领域内，右键选择点密度为无，这样缺口区域就能够避开了。

六、总结：

这个案例重要利用导入DXF,DWG之后能够离线编程再丈量。丈量圆，线，评价距离。对电子行业电路板有肯定领导作用。

七、电路板检测机型推荐：

DCC CLASSIC影像丈量仪
；软件配置：PREMIUM。
