利用技巧 | 三坐标丈量软件PC DMIS图形汇报标签处置

在使用高精密丈量仪器-三坐标丈量机丈量模

颁发功夫：2025-08-01 15:08:20 作者：三坐标 起源：www.serein.com.cn 浏览：1087

在使用高精密丈量仪器-三坐标丈量机丈量模具中，为了在单页汇报中展示更多丈量点位，时时必要天生仅显示T值误差的图形汇报  。

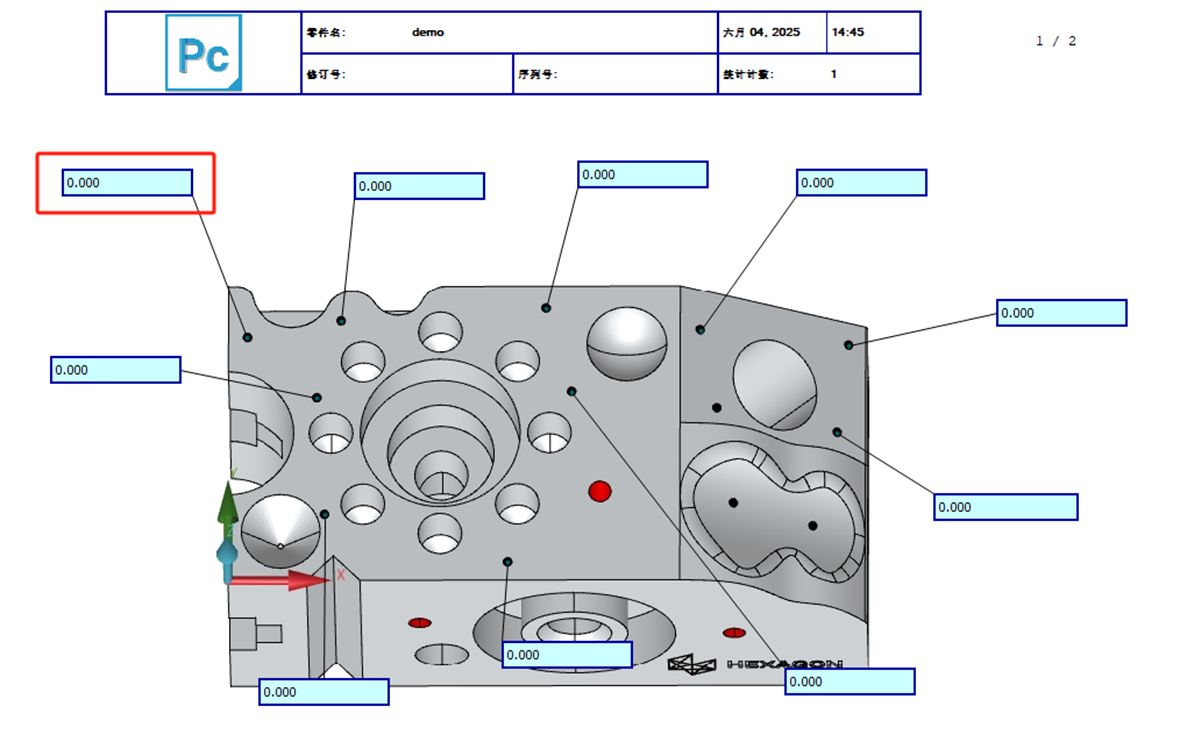

然而，三坐标丈量软件PC DMIS默认的模板尺寸框比力长，不仅影响汇报的整体美观性，还会占用页面空间，如下图：



为相识决这一问题，能够通过调整标签模板，使尺寸框的大幼可能凭据现实数据的长度自动适应  。


操作步骤

将所有尺寸标签移动到汇报的第一页-在尺寸标签上右键—选择匹配标签—在标签上再邮件—批改模板—在弹出的窗口当选择LEGACY_DIMENSION_CAD.LBL标签模板

—再在标签上右键—编纂对象—只勾选误差并利用于本章，即可获得以下汇报形状  。

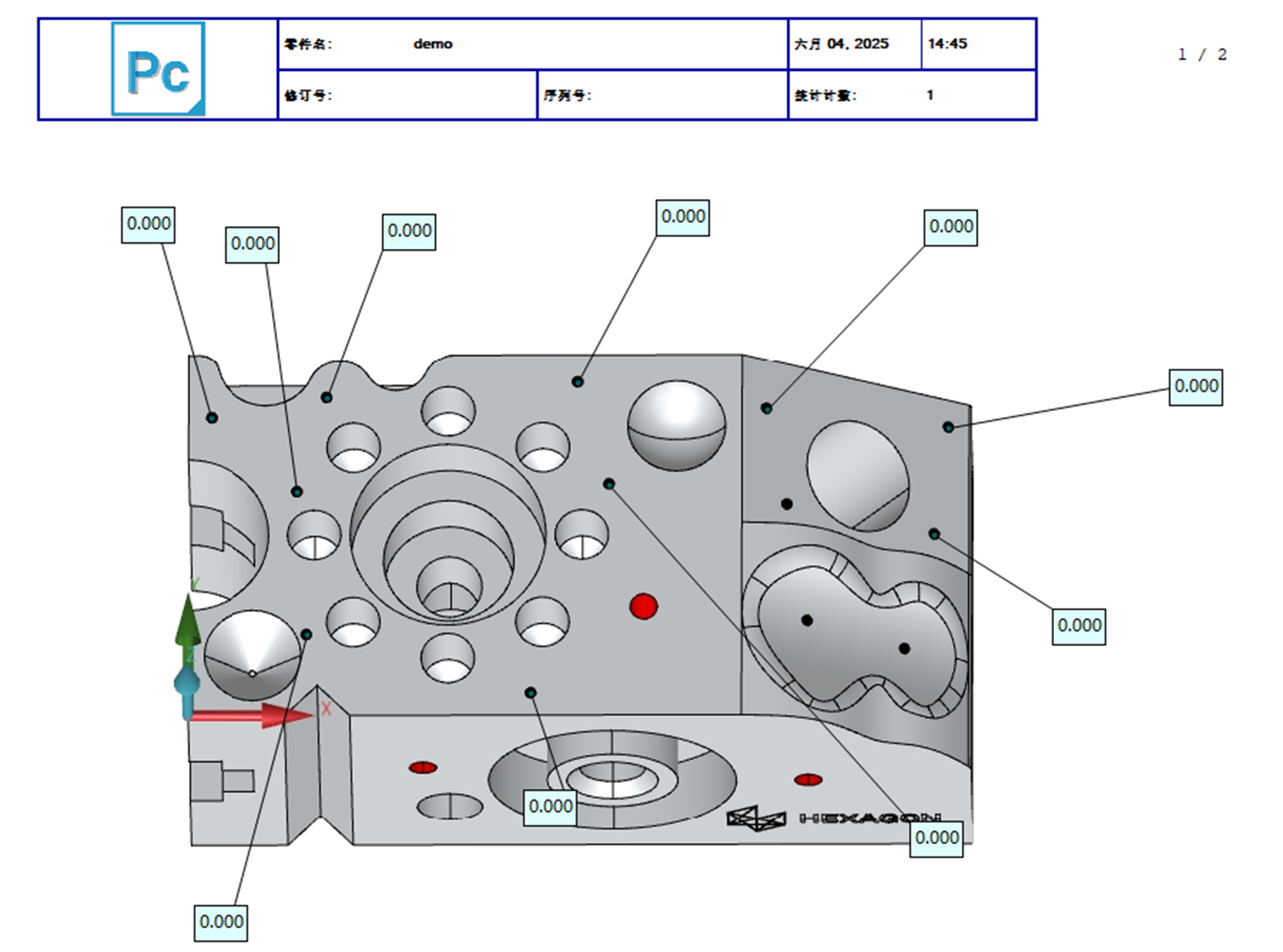

优化后的成效图

实现上述步骤后，尺寸标签将仅显示T值误差  。这显著削减了不用要的空缺区域，使汇报布局越发紧凑、专业，有效提升了信息的可读性和空间利用率  。如有三坐标丈量软件培训需要，欢迎报名！
