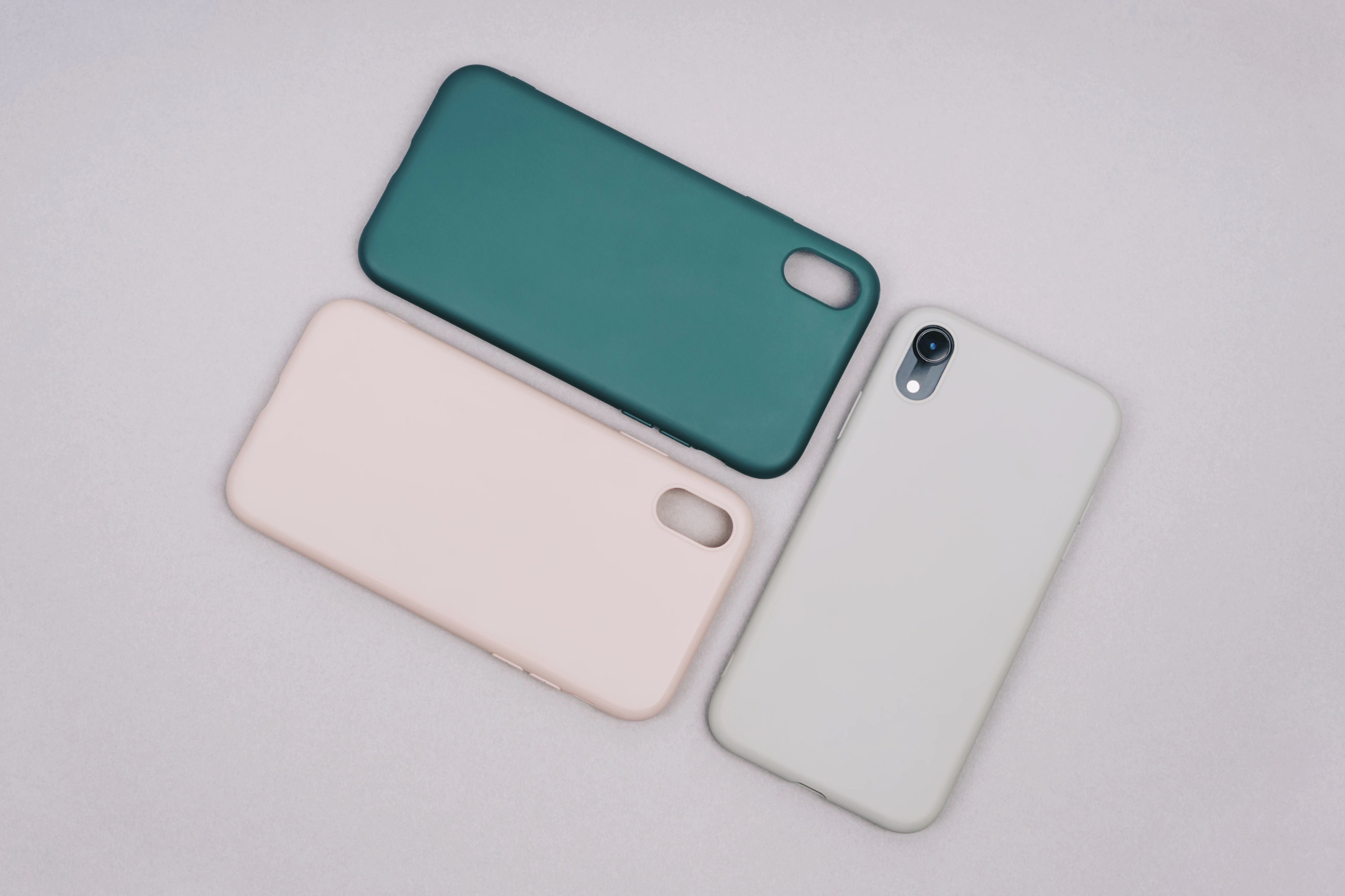

随着产品设计趋向复杂化与职能集成化，越来越多的零部件选取了自由曲线或非尺度概括结构——从发起机进气路的流线型天堑，到消费电子表壳的R角过渡，再到医疗器械中的曲线。

这些曲线概括不仅影响表观与装配，更直接关系到气动机能、密封性、耐磨性等关键职能。因而，若何正确评价其几何精度，成为质量节造中的主题挑战。

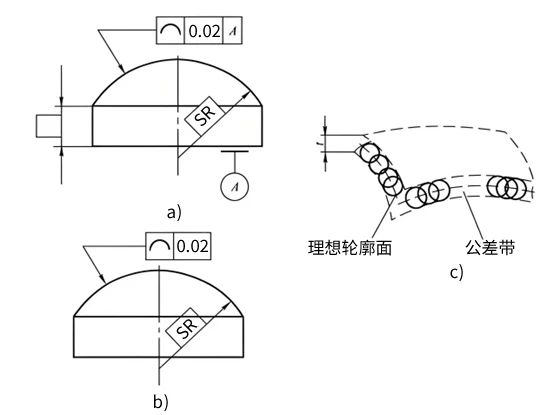

丈量曲线概括度的主题意思在于通过量化现实概括与梦想概括的误差，确保产品几何状态满足职能需要。其中，线概括度的公差带是包络一系列直径为公差值 t 的圆的两包络线之间的区域。

丈量难点

概括度的推算不是单纯的现实点和理论点的距离，而是现实点在理论点法线方向上的误差。

若是单纯的推算现实点和理论点的距离，会放大误差，使合格产品变不合格产品，增长了产品报废率。 若是和理论曲线做比力，是在理论曲线的法线方向的误差。

检测规划

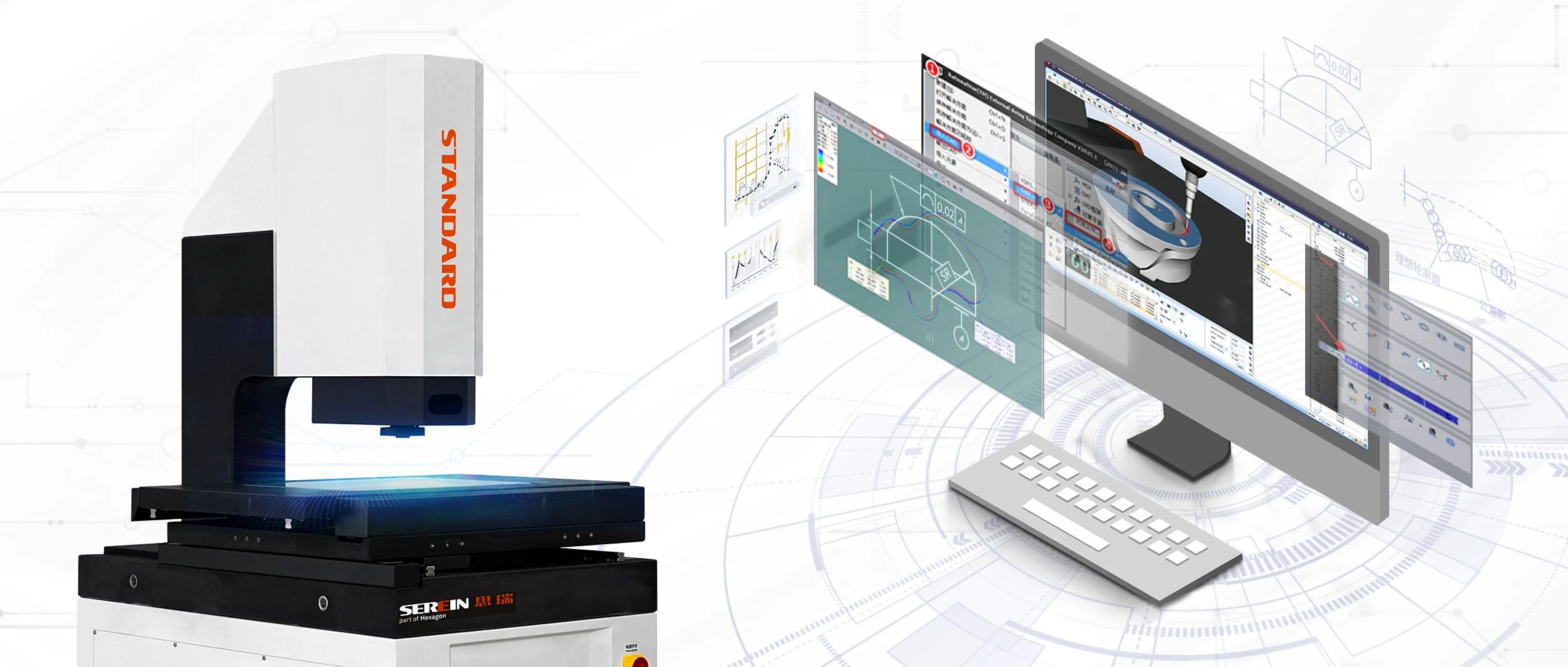

NEW STANDARD系列影像丈量仪可能实现绝大部门产品的二维检测并且兼容线激光、共聚焦点白光、接触式和更换架等多种传感器实现三维检测，满足客户多种检测需要。这是一款响应市场需要的高性价比机型。

这款影像仪的丈量软件RationalVue支持ISO、ASME两种推算方式，确保丈量了局在全球供给链中的通用性与权威性。

相比传统步骤（如公式推算），RationalVue 丈量曲线概括度的步骤操作更轻便、了局更靠得住？突Э善揪荼徊饧的材质个性、表表粗糙度及精度要求，

矫捷选择影像、激光或接触式丈量模式，实现真正的“一机多用、按需配置”。

丈量流程

当产品数模上不足可用于成立坐标系的基准元素时，RationalVue 凭借其怪异的实现方式和壮大的算法，仍能实现现实丈量曲线与理论曲线的精准比对。

丈量实现后，所得曲线数据可直接输出至 FormError 图形误差分析窗口，便于客户进行后续的数据分析与评估。

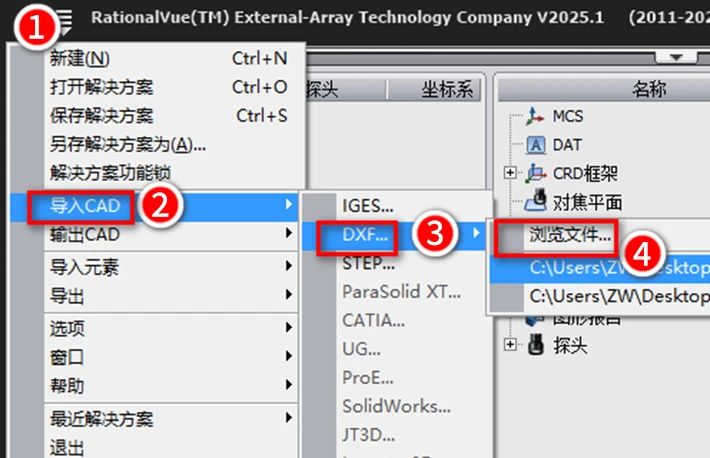

1） 导入 CAD；

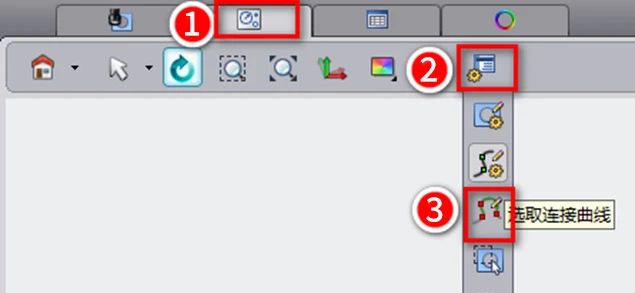

2） 用“拔取衔接曲线”的工具，在数模上点击，会天生一条理论曲线；

3） 将理论曲线拖放到“元素编纂窗口”中；

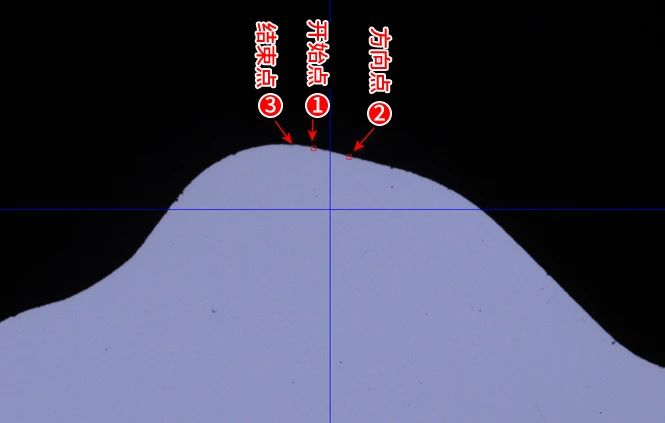

4）用曲线工具，在要丈量的现实天堑处给定肇始点、 方向点以及终止点，软件会自动实现寻边丈量；

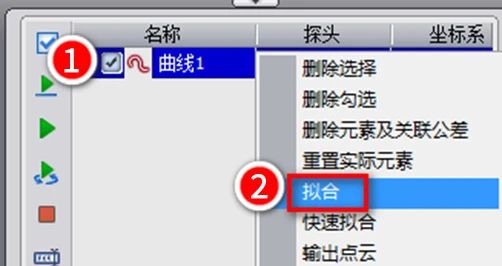

5）丈量实现后，曲线右键点击“拟合”，理论曲线会自动对齐到现实曲线上；

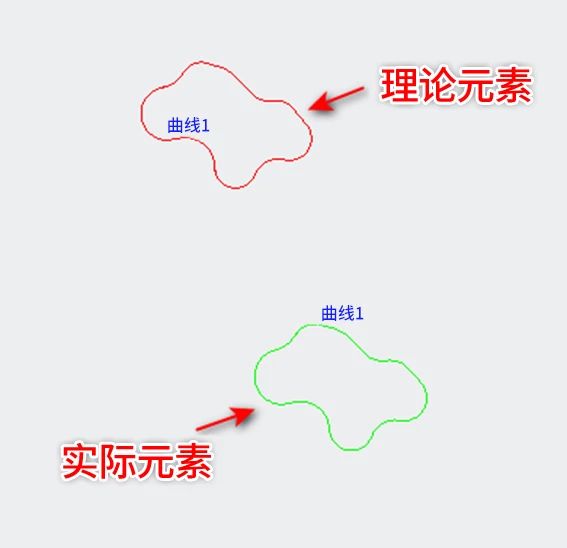

拟合前

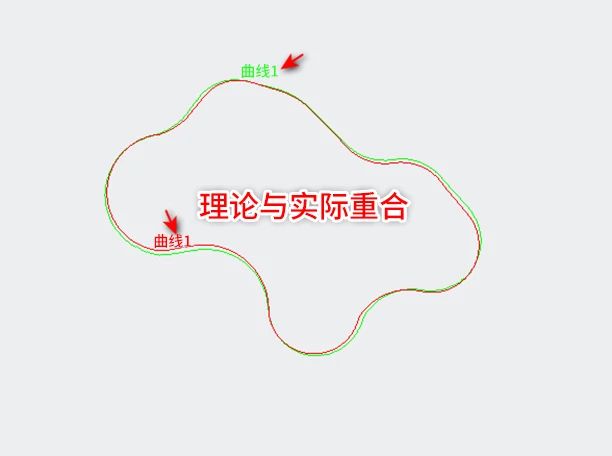

拟合后

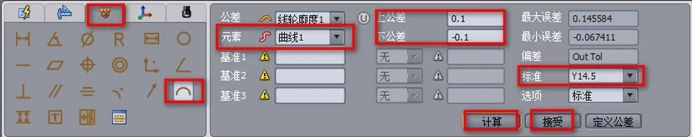

5） 尺寸评价；

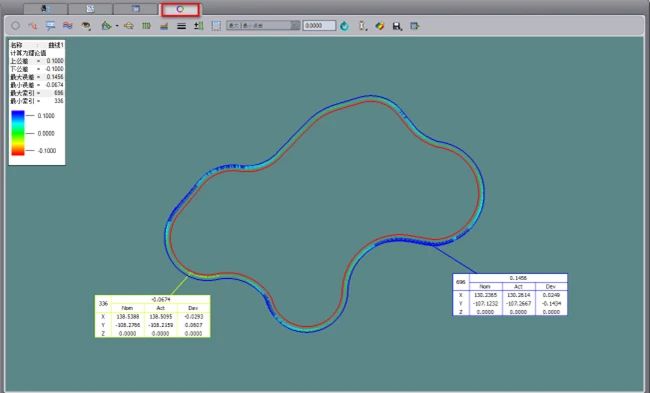

6） 将曲线拖放到 FormError 窗口，急剧查看 Form 误差；

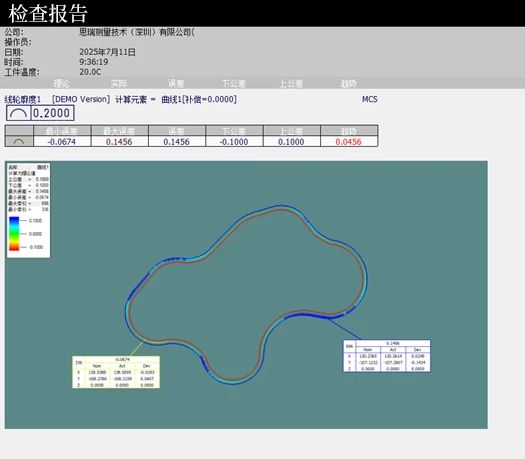

7） 汇报输出。

海博论坛hibet丈量NEW STANDARD系列影像丈量仪搭配RationalVue软件，结合了影像、激光或接触式传感器，实现对曲线概括度的精准丈量。通过智能拟合算法，

软件可在无基准情况下实现理论与现实概括的靠得住比对，有效预防误判，提升检测效能与了局的正确性。
