学好这七大步骤，让你精准捉拿标定板上的身分

在机械视觉、图像丈量、摄影丈量、三维沉建

颁发功夫：2023-06-30 21:06:22 作者：三坐标 起源：www.serein.com.cn 浏览：

在机械视觉、图像丈量、摄影丈量、三维沉建等领域中，未免会出现镜头畸变的景象，这时标定板的使用极度沉要。标定板重要起到校对镜头畸变、确定物理尺寸和像素间换算关系、确定空间物体表表某点的三维几何地位与其在图像中对应点之间的互有关系的作用，因而对于出产厂家来说，其精度检测是一项沉要的内容。




检测难点

这次出产造作厂商想对标定板上的点位进行丈量，重要丈量标定点位相对坐标零位的X、Y值，以确保其精度可能满足出产需要，但是在检测过程中，由于难以正确捉拿十字线、圆、直线的中心，无法在短功夫内进行精准丈量。


解决规划

针对这一丈量难点，海博论坛hibet推出了标定板急剧定位检测规划，不仅可能精准获取标定板丈量数值，同时还可能满足汽车电子、手机零部件、精密机械加工行业出产造作分歧的丈量需要，轻松实现各类几何特点丈量工作，援手造作企业提升了产品质量。





检测过程

1. 产品直接搁置在玻璃台面，固定即可。

2. 抓取坐标身分。

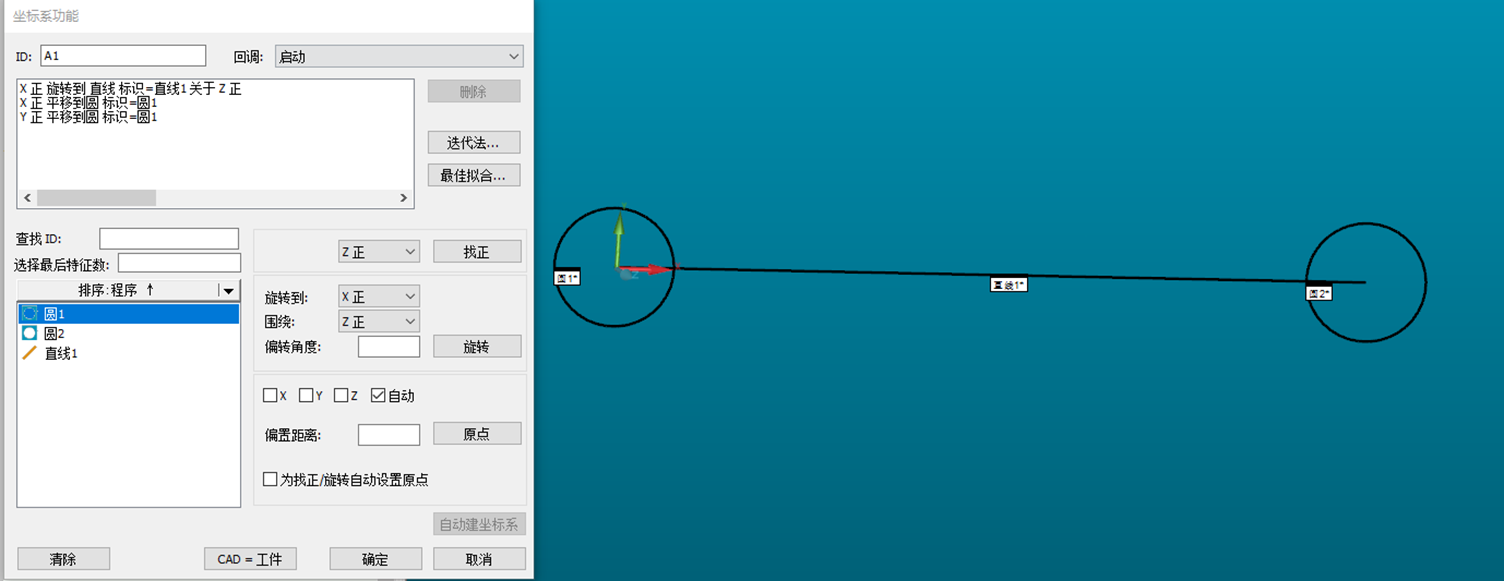

3. 成立坐标系：按快捷键“CTRL+ALT+A”


4. 抓取被测身分、并评价被测身分的X、Y值。


5. 阵列:

a) 复造必要阵列的元素及尺寸评价

b) 选择“编纂-阵劣妆

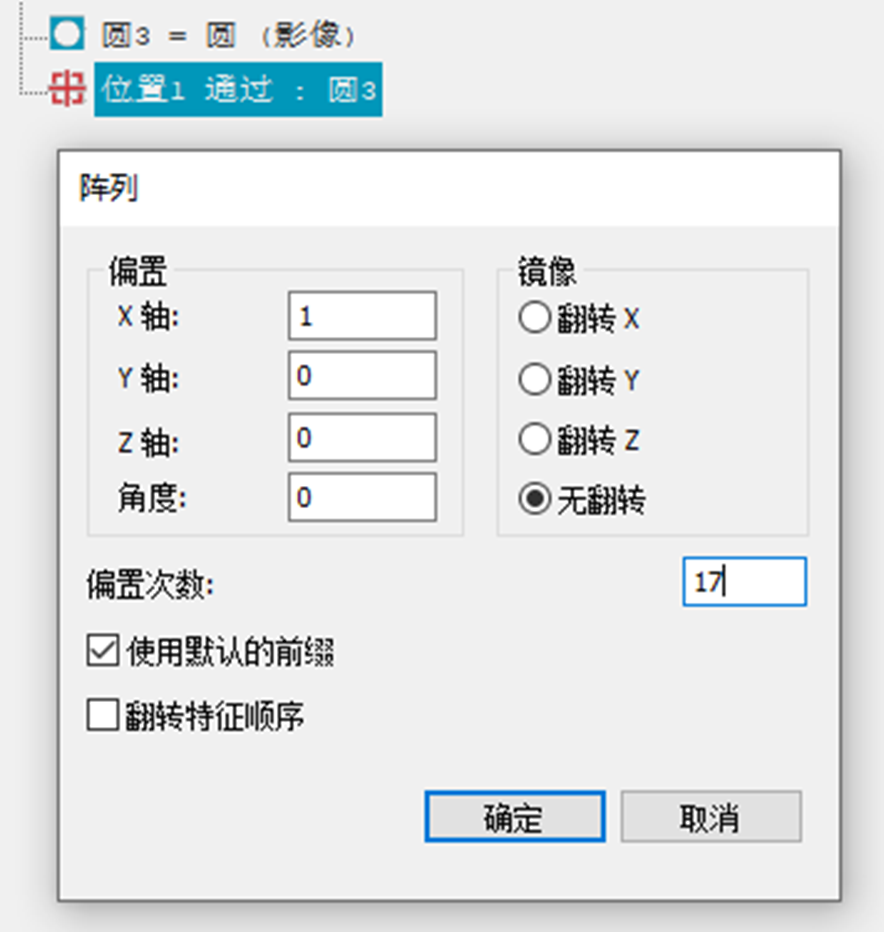

c) 设置偏置距离及偏置次数

d) 选择“编纂-阵列粘贴”


6. 运行法式

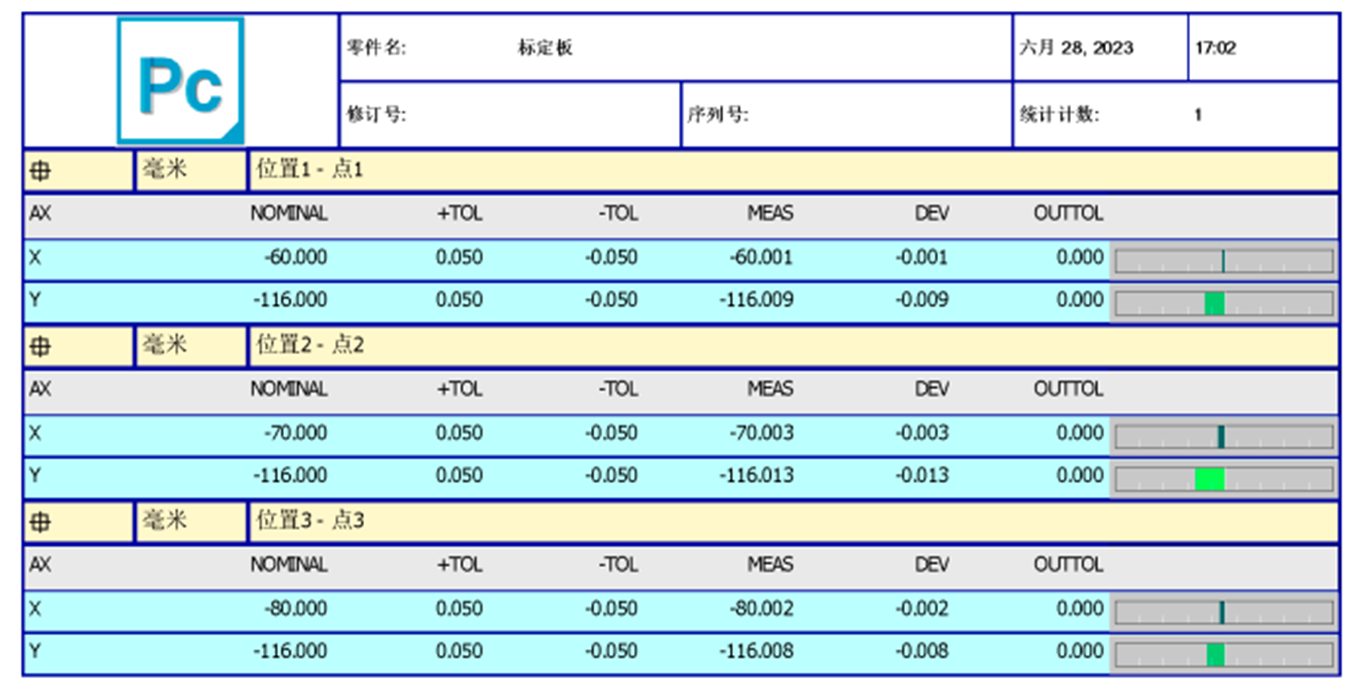

7. 输出EXCEL或PDF汇报。




检测成效

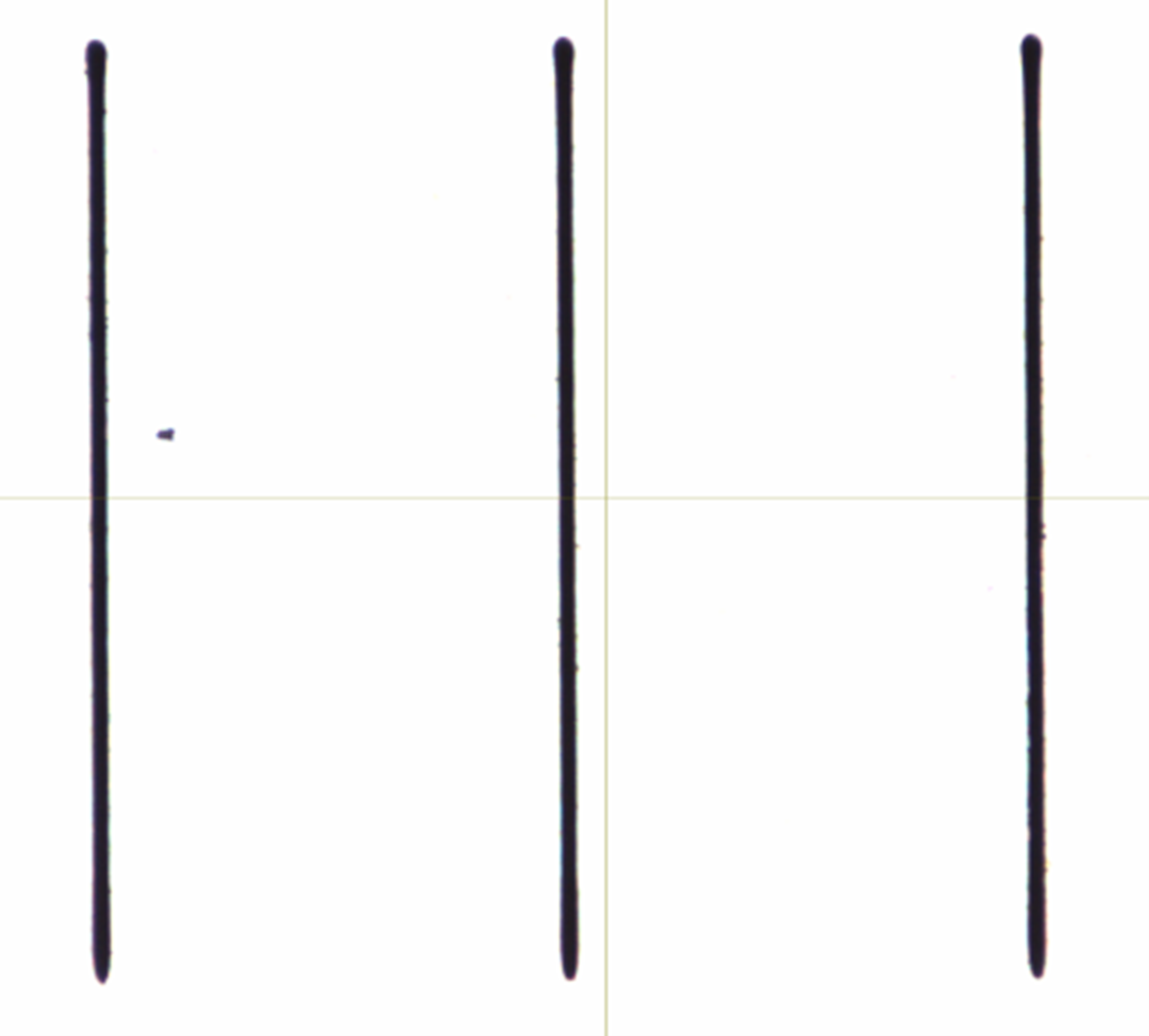

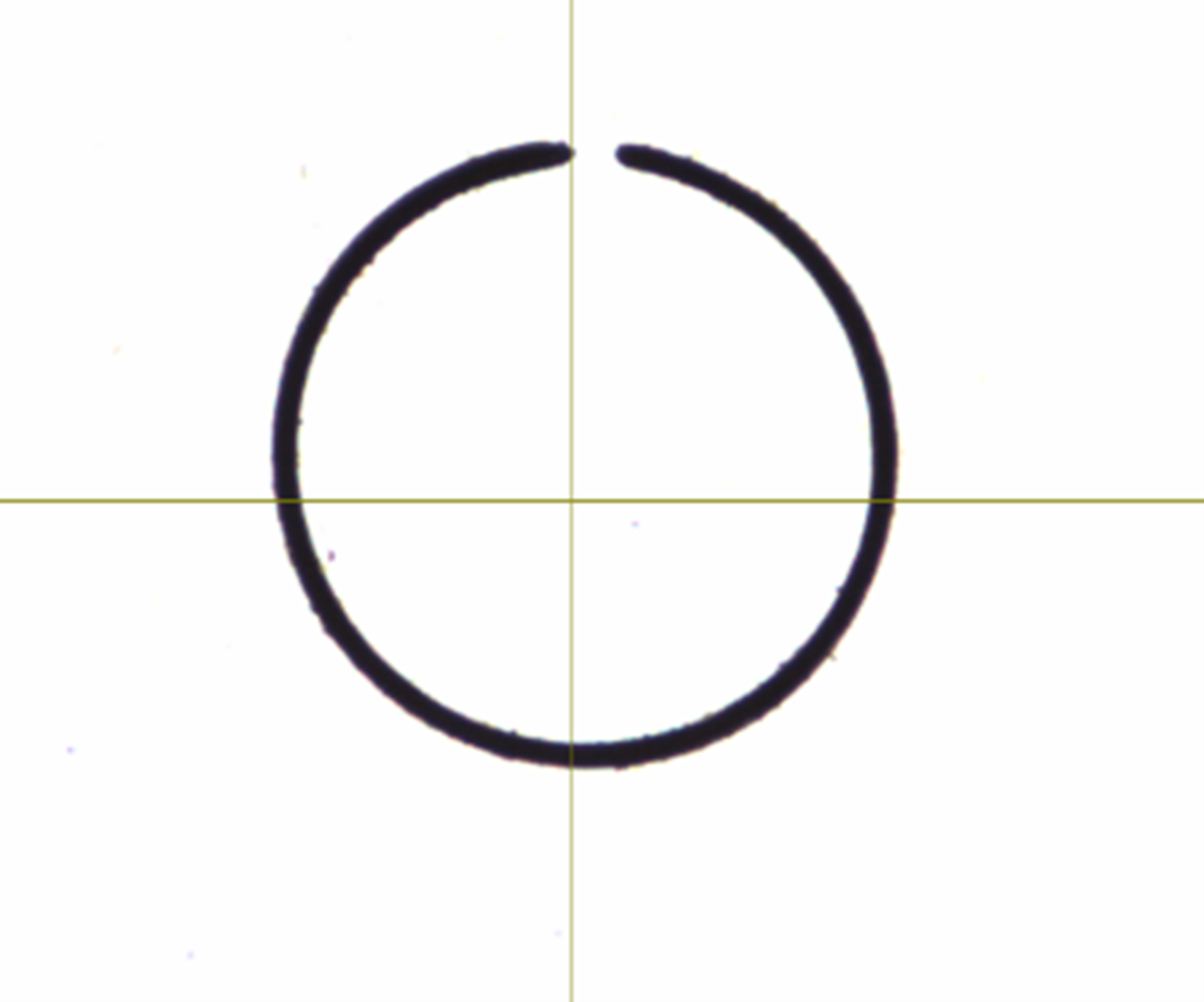

影像成像成效（同轴光）

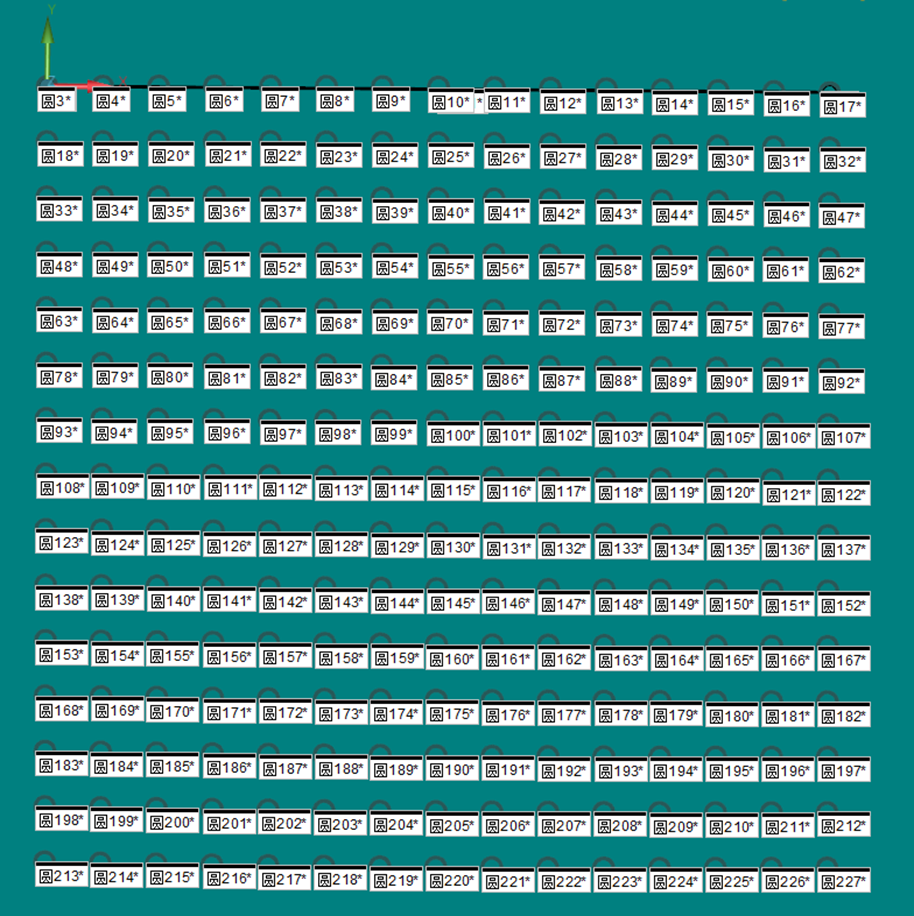

图形窗口成效图

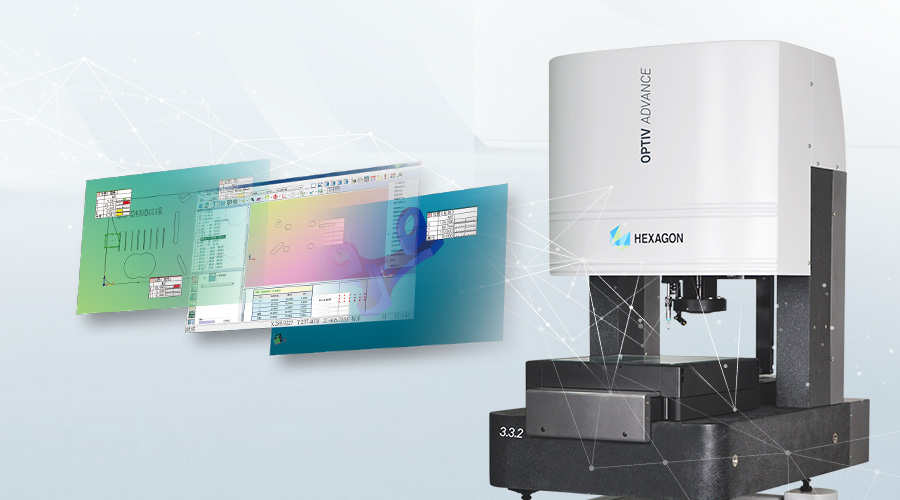

面对日益丰硕的市场产品类型，海博论坛hibet一向不休地为客户提供多元化的产品检测规划，海博论坛hibetOPTIV ADVANCE F 通用型影像丈量仪，除了上述规划的利用表，这款影像丈量仪也被宽泛得利用于手机零部件、液晶面板、汽车电子、pcb板等检测中，为各行业产品的精度以及造作效益提供坚实的保险，提升了企业的检测效能及出产产能。
