01媒介

电极的三坐标检测重要是要在放电之前查抄出装置是否存在偏疼，电极的加工是否存在缺点。检测数据能够给到放电工艺做调整参考，用以保障模具加工的品质。目前比力常见的几种电极检测步骤是：

1.成立电极检测自动化系统，实现编程，检测，汇报输出的全流程自动化治理；

2.使用模型上描好的点位信息，或者筹备好的点云文件急剧实现丈量点位的急剧编写；

3.人为在各个工作面上点选必要丈量的地位，编写丈量法式。

此篇文章重要针对第三种检测规划，用于优化报答选点随机性强，散布不均匀，或者单点输入效能低的问题。下面我们通过一个案例来看看若何操作。

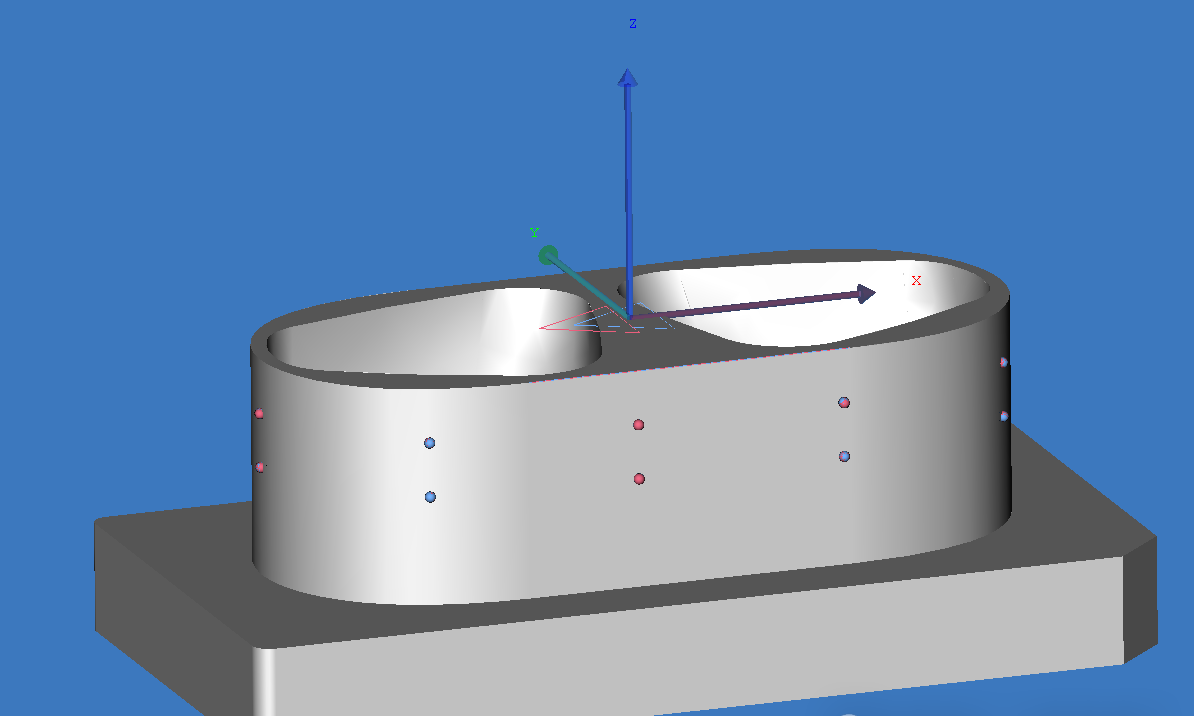

丈量员幼瑞收到检验电极中心是否偏移的检测工作，他将待检工件装夹好后，使用四面分中创建了零件坐标系并将模型与之对齐，随后拔取了几个点进行了编程，如下图所示：

其主管看到法式后发现测点散布太乱，随即教授了他若何使用三坐标丈量仪急剧均匀取点的步骤，得到的成效如下图所示：

第一步

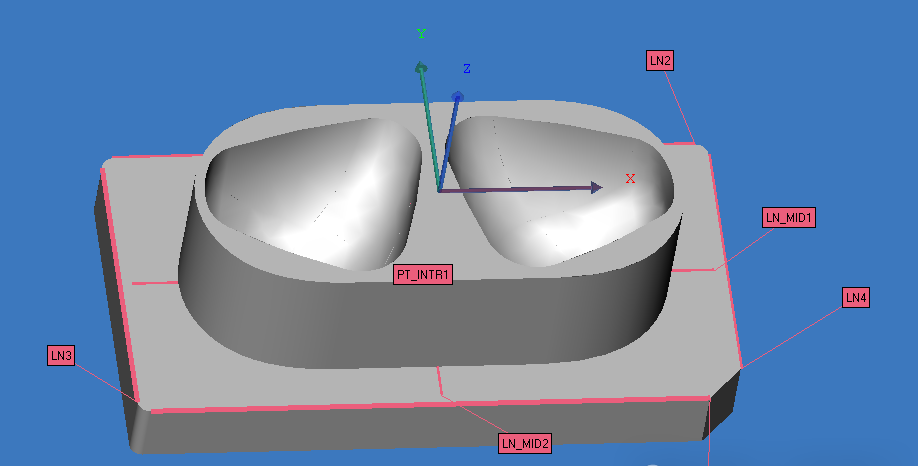

将待测工件模型导入到三坐标软件RationalDMIS2软件中，并使用四面中分法成立好零件坐标系，如下图所示：

第二步

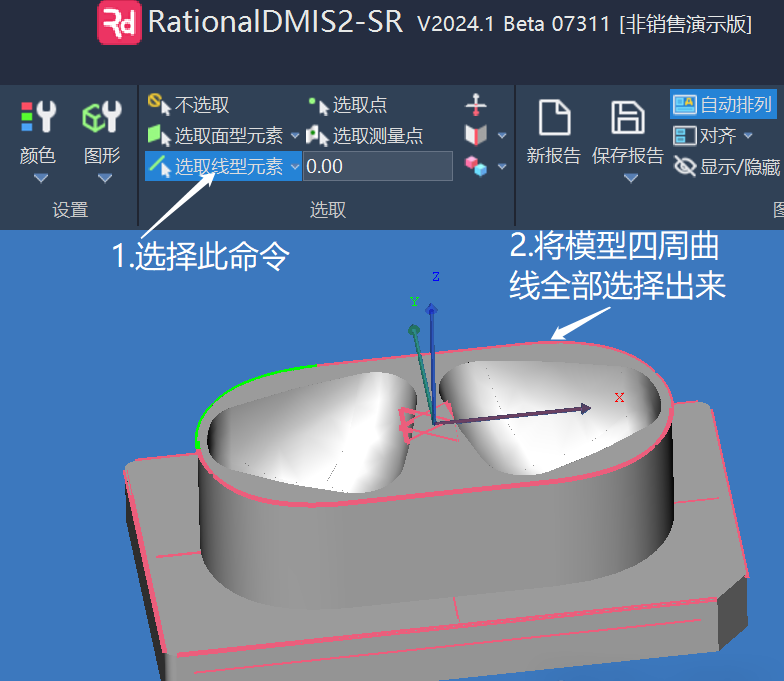

1.选择主页工具栏中的“拔取线型元素”号令将模型上周围曲线别离拔取出来。

2.在机关工具栏当选择“曲线”号令，将选择出来的曲线机关成一个曲线，步骤如下图：

第三步

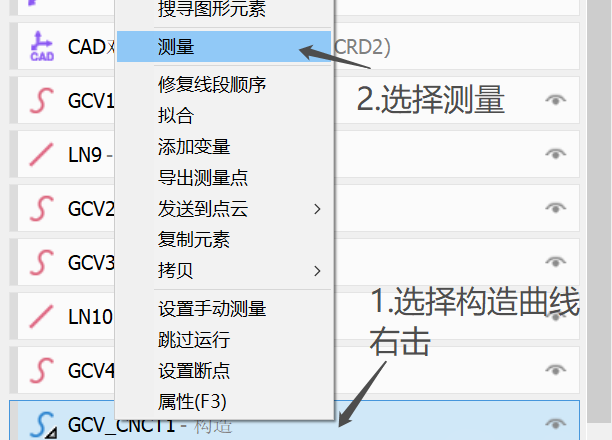

选择机关出来的曲线，右击选择“丈量”，进入元素界面，如下图：

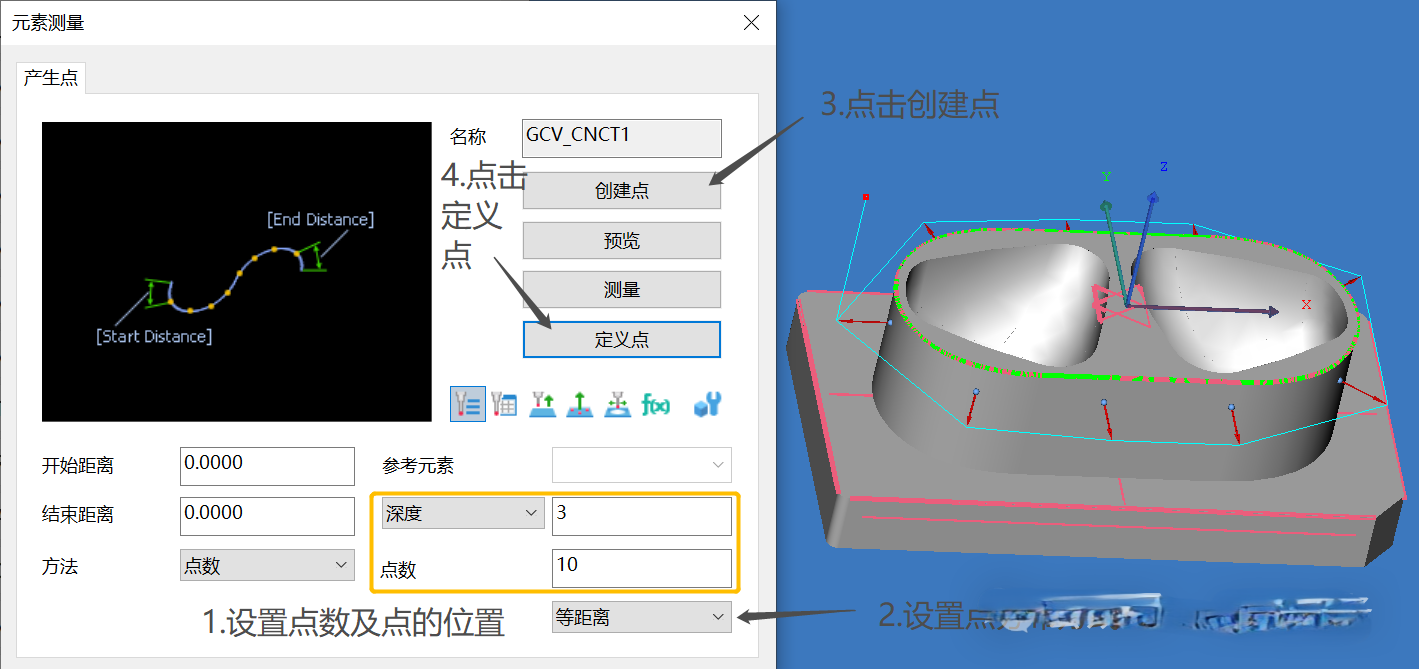

2.在元素丈量界面依照下图步骤规划测点并实现每个测点单独创建，方便后续单独点输出T值尺寸：

我们规划10个测点，测点深度3mm，等距离散布，软件推算好步距，均匀散布测点地位。

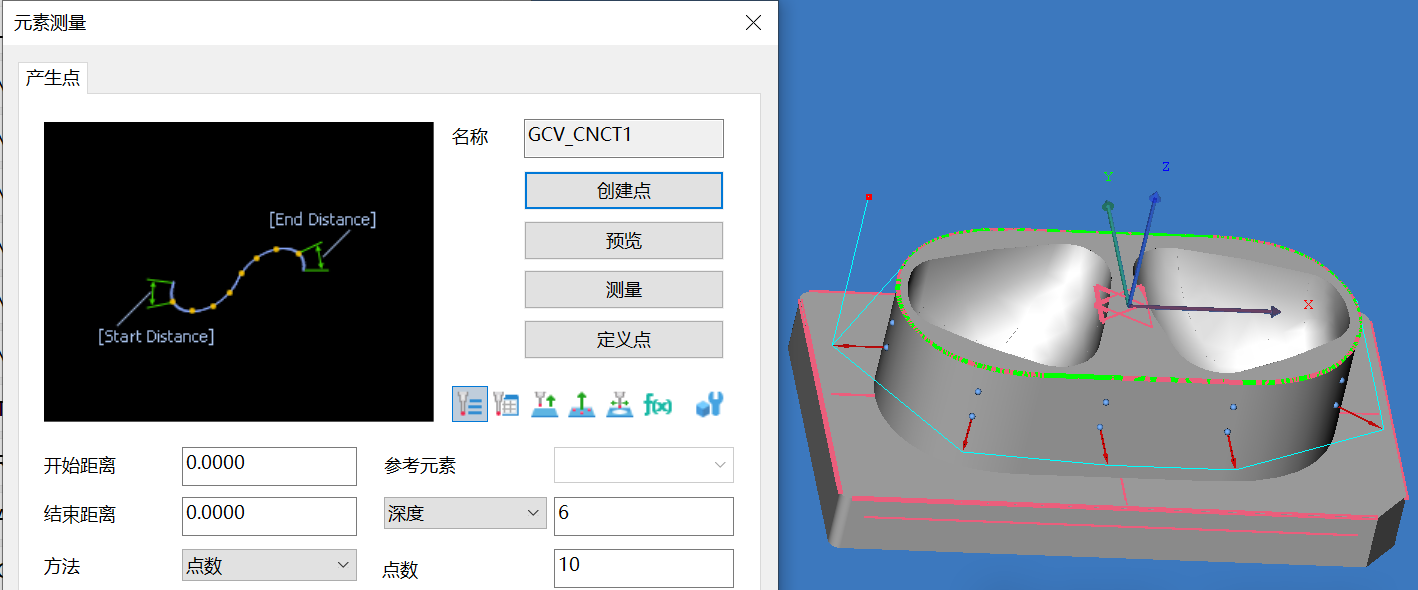

3.使用同样的步骤在模型深度6mm的地位均匀创建一层测点,如下图：

第四步

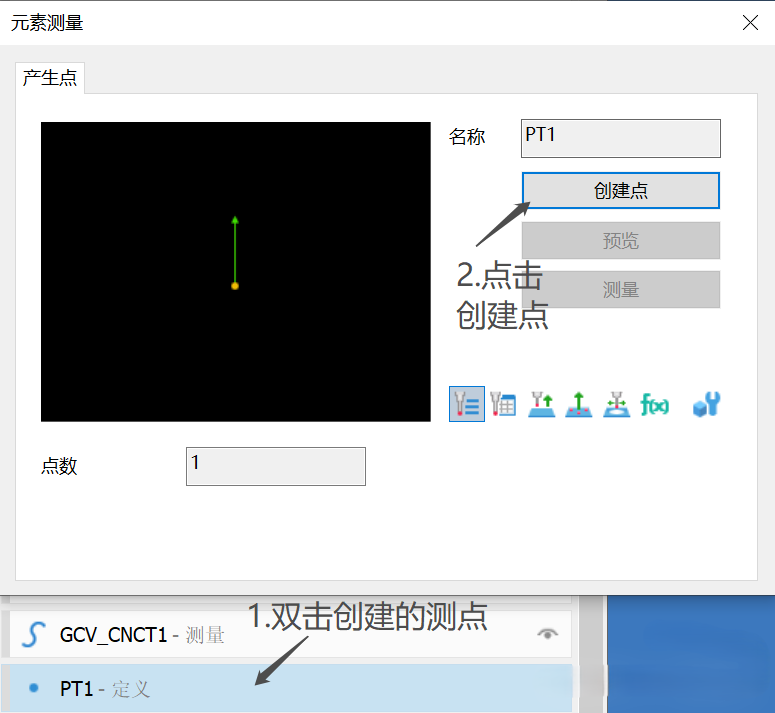

鼠标双击创建的测点，进入元素丈量界面，天生丈量点，如下图：

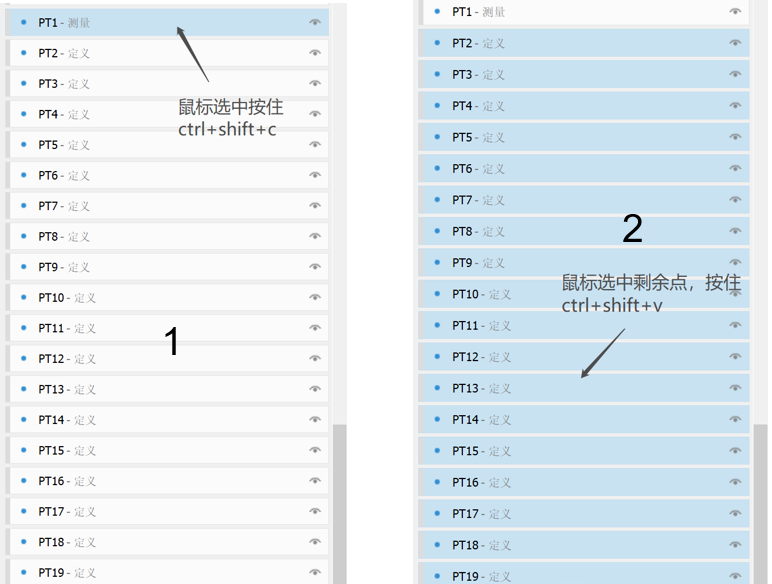

而后使用快捷键Shift+Ctrl+C，选择天生的第一个测点，复造丈量点，而后选择渣滓测点，使用快捷键Ctrl+Shift+V，粘贴丈量点。

第五步

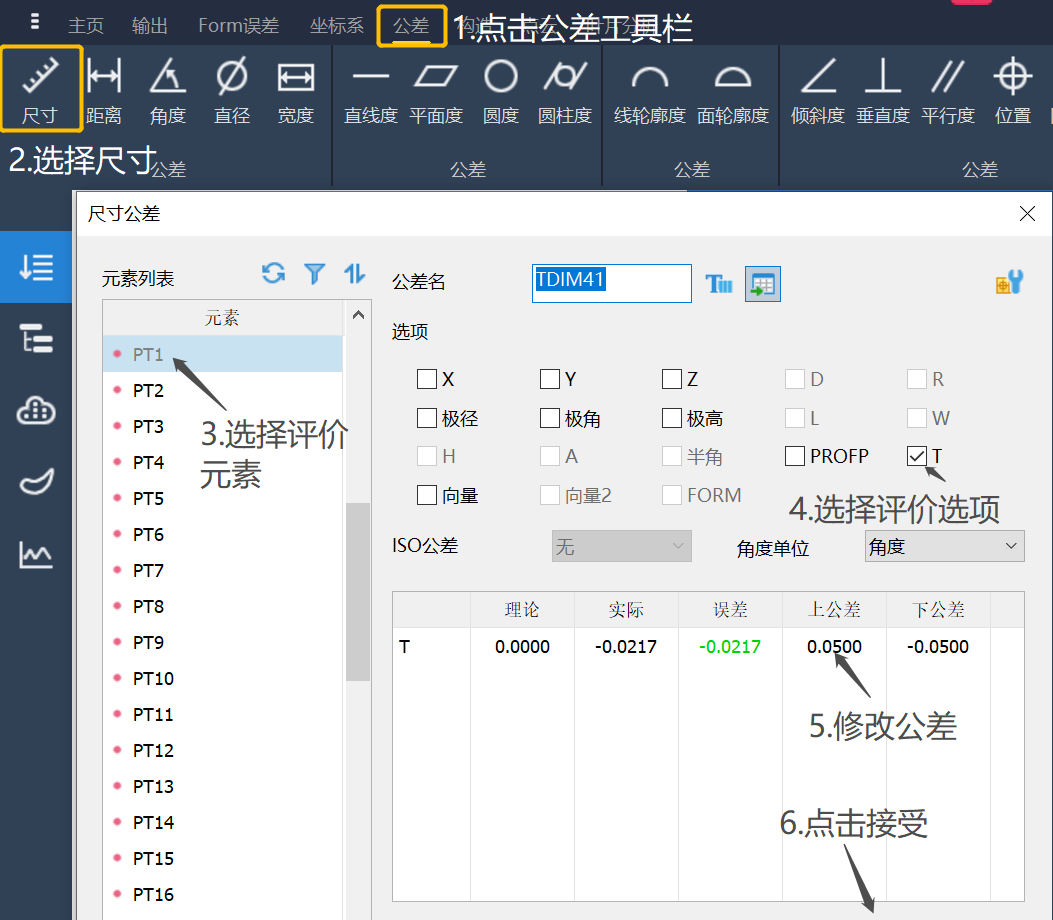

操作三坐标运行法式，进行测点尺寸评价，通过下图步骤输出每个测点的T值。

第八步

通过下图步骤造作图形汇报：

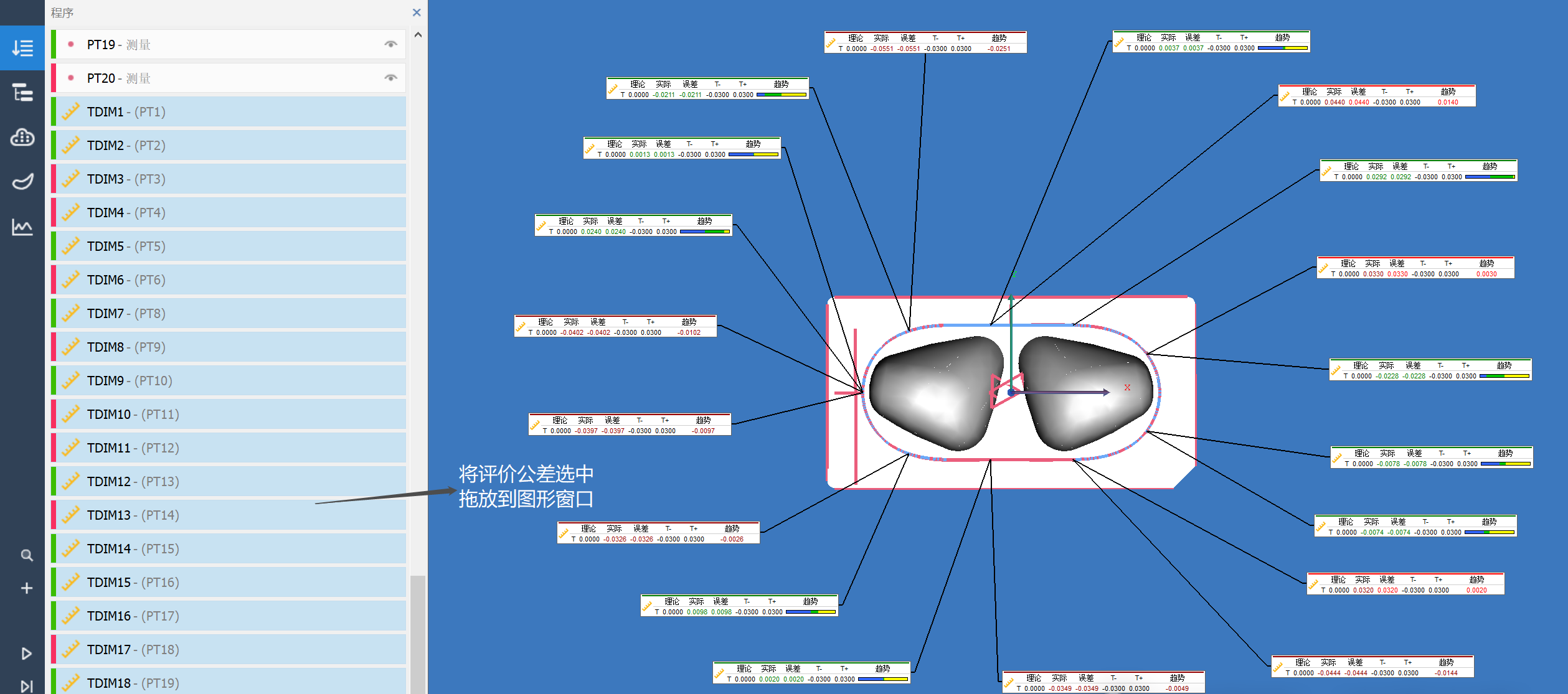

1.将评价尺寸全选中拖放到图形显示窗口。

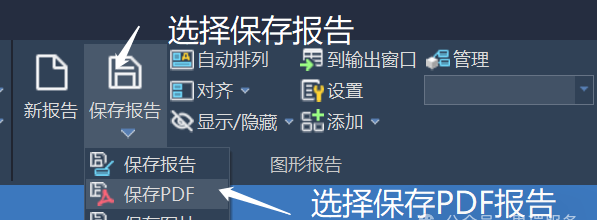

2.在主页工具栏下选择“保留汇报”下拉栏的“保留PDF汇报”号令。

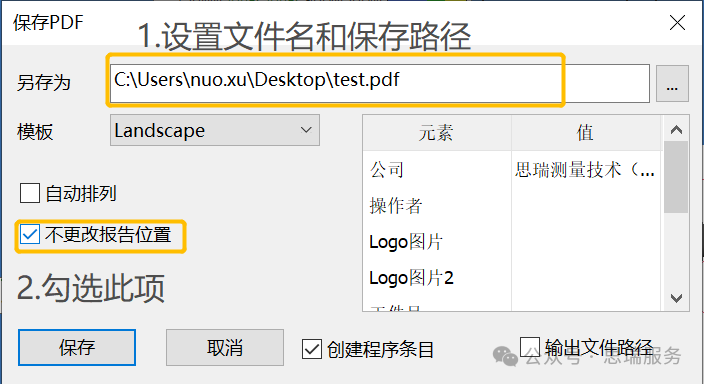

3.设置文件保留名称与蹊径，勾选不更改汇报地位

通过上述步骤获得检验汇报，如下图：

通过三坐标丈量点T值汇报可知，电极中心加在误差领域内。

以上就是关于三坐标曲面电极急剧布点操作步骤介绍。
