三坐标操作安全幼技巧-间距面的使用

对于每个三坐标丈量员来说，最不

颁发功夫：2025-03-18 10:03:36 作者：三坐标 起源：www.serein.com.cn 浏览：982

01媒介

对于每个三坐标丈量员来说，最不安的就是丈量工件时产生撞针情况，对于入门者来说，这个问题更是他们最不安的事件，今天我们来分享一个降低三坐标设备撞针风险的安全幼技巧 。


为了降低三坐标丈量仪工件丈量的撞针风险，RationalDMIS2软件提供了间距面职能，此职能通过有关操作在工件表表表成立一个虚构平面，使每次丈量实现之后测针移动到此虚构平面，经过此虚构平面丈量下一个元素，

合理的使用此职能，可能保障整个丈量过程的安全性，下面我们对间距面的使用步骤进行介绍：


打开方式


打开方式如下图所示：


职能介绍



间距面下拉栏中能够选择三种类型的参考元素,下面我们介绍以下选择每种类型参考元素的寓意：


1、选择间距面：以当前坐标系为零点，推算间距面的地位；

2、选择坐标轴：以选择坐标轴的方向，推算安全平面的地位；

3、选择丈量元素：以丈量元素为零点，推算间距面地位 。



在数值框中输入数值，确定间距面的地位，数值凭据具体情况输入，保障间距面地位确定后，测针移动经过间距面时不会际遇阻碍物 。



勾选上图图框选项将屏蔽丈量法式中所有的安全平面，通常情况下不勾选此项 。

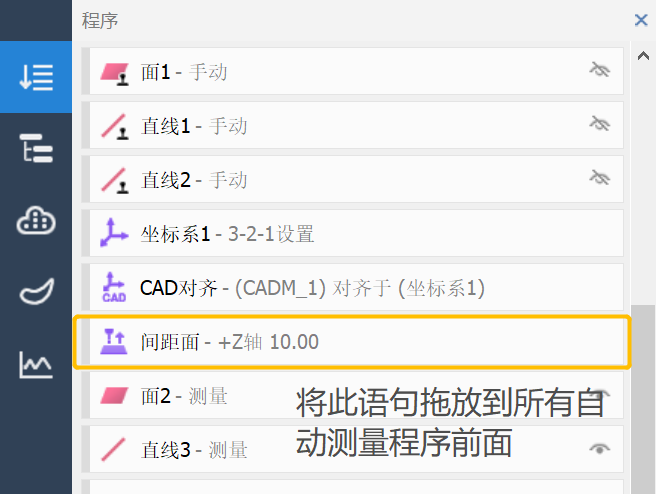

设置实现后点击“利用”，实现间距面的设置，此时法式窗口将写入间距面法式语句，将此语句拖放到自动丈量元素法式语句前面，如下图所示：



三坐标丈量机间距面职能的具体操作能够通过旁观海博论坛hibet服务视频号，相识更多知识请关注 。
