Hyperscan智能光学追踪3D扫描仪稳控大排场，赋能工程机械军团

颁发功夫：2022-10-21 16:10:00 作者：海博论坛hibet三坐标丈量仪 起源：www.serein.com.cn 浏览：

三一沉工、中联沉科等全球当先的工程机械造作企业，若何精准把控大型工程机械设备的质量？Hyperscan智能光学追踪3D扫描仪为企业提供过解决规划，本期案例仅以HyperScan利用为引线，来见证什么是速度更快、质量更好。



使用设备

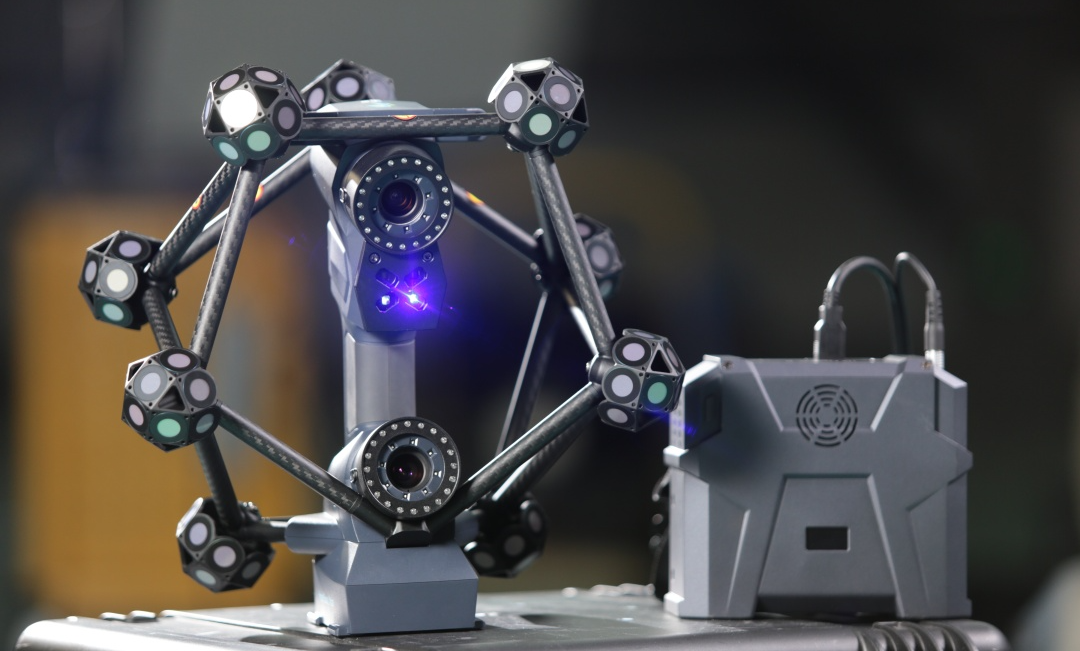

HyperScan

智能光学追踪3D扫描仪

适合大型工件的急剧高效扫描

扫描速度达210万次丈量/秒

精度高达0.025mm

跟踪扫描模式无需贴点

可集中检测关键区域

也能实现产品全尺寸丈量


利用01

质量检测/SANY沉卡

HyperScan可直接在车间现场丈量

而不用移动待测的大型车体


只需十来分钟即迅速获取到

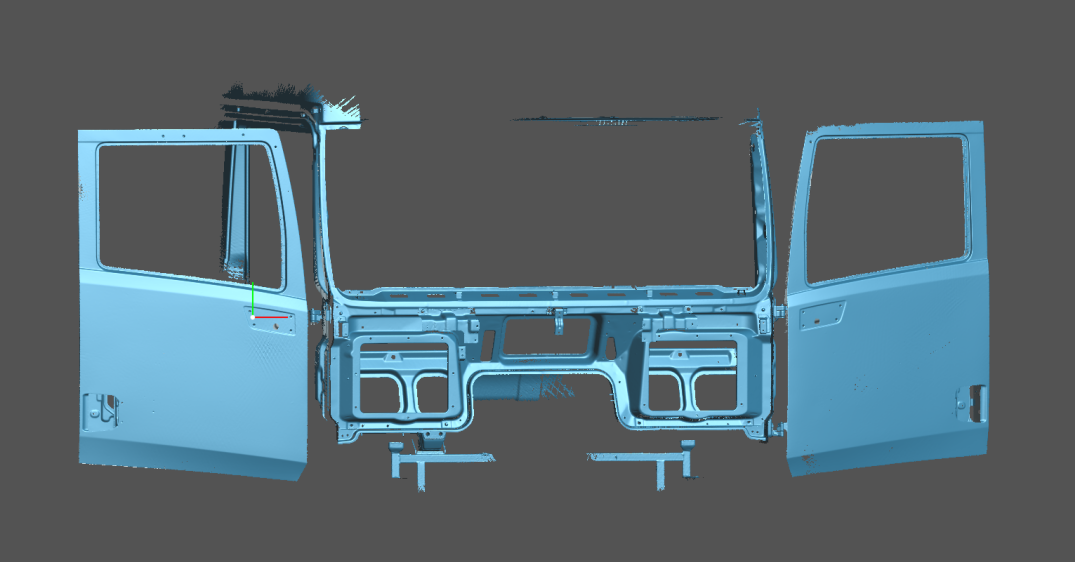

车前保险杠和车门的扫描数据


将扫描数据和CAD数模

导入检测软件中对齐

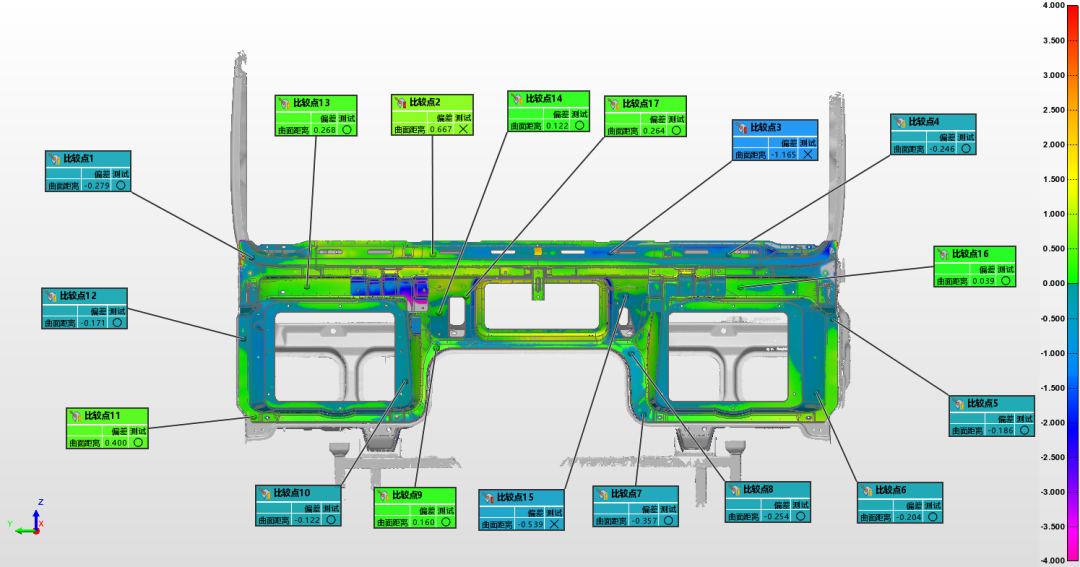

对关键尺寸误差注解分析

操作单一，汇报直观


利用02

装配丈量/SANY起沉机臂架


包办传统划线机划线检测

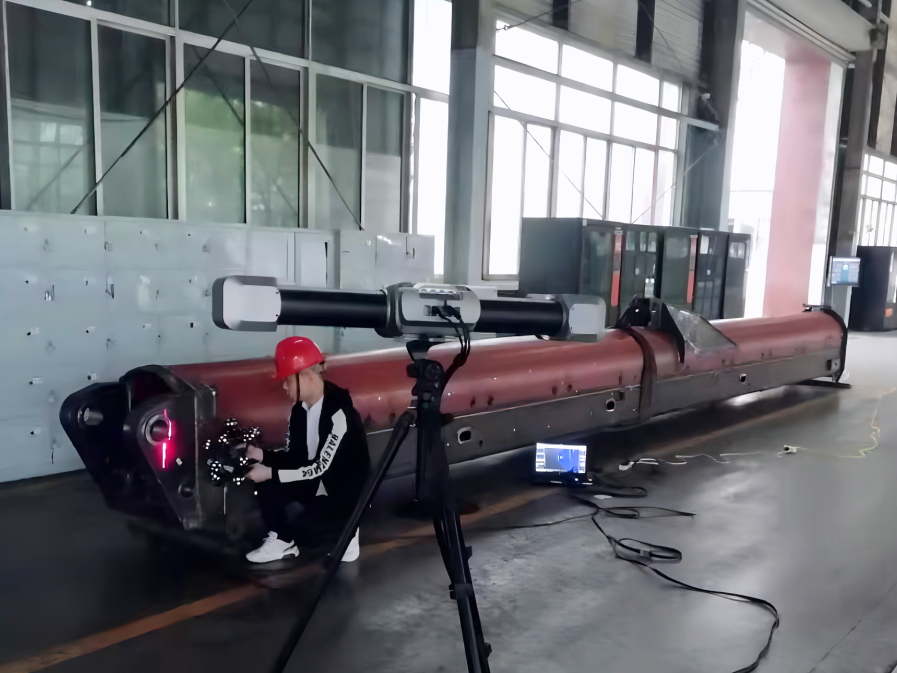

用HyperScan扫描12m长起沉机臂架

单人操作，扫描用时35min

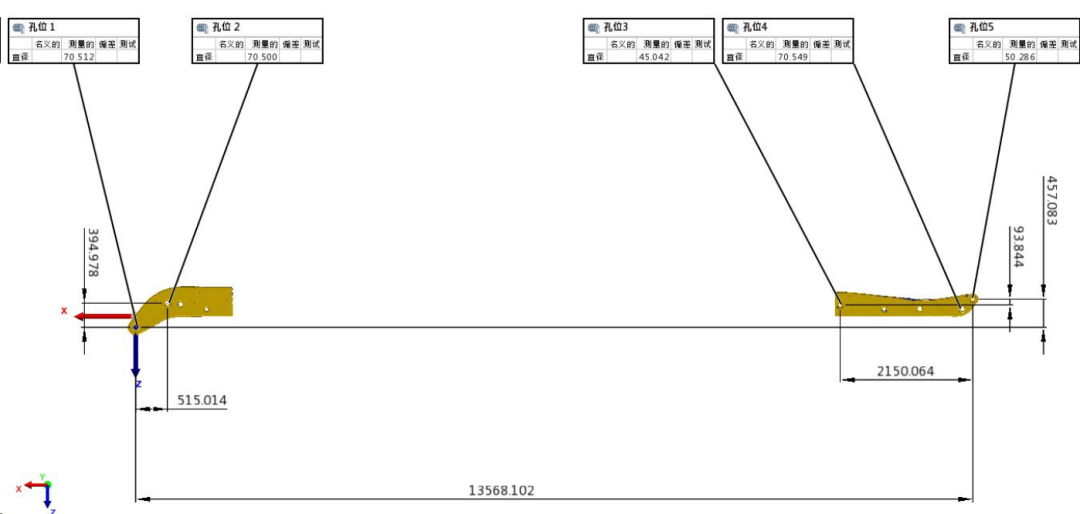

重要检测两端装配孔地位度

及装配面对称度等形位公差

可成立智能3D数据库

实现数据可追忆性


利用03

孔位提取/混凝土搅拌站


对混凝土搅拌站振动筛进行整体扫描

跟踪器蛙跳2次，扫描用时30min

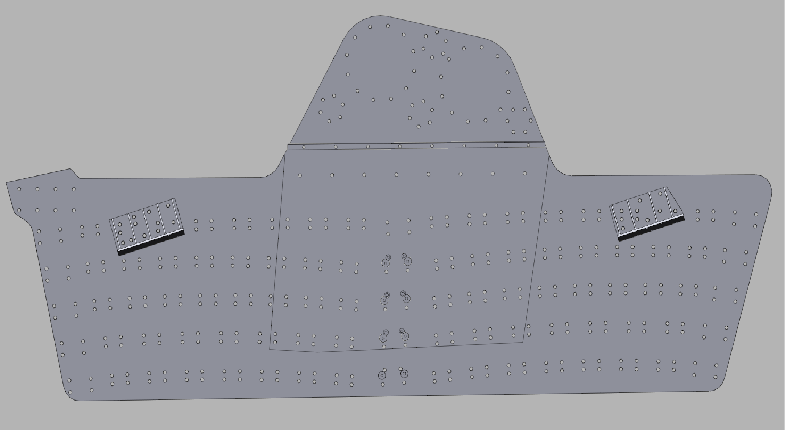

可急剧提取振动筛上100多个

分列不规定的装配孔位数据

并进行逆向建模


利用04

逆向+虚构装配/矿山机械



为对老旧矿山挖斗进行更新优化

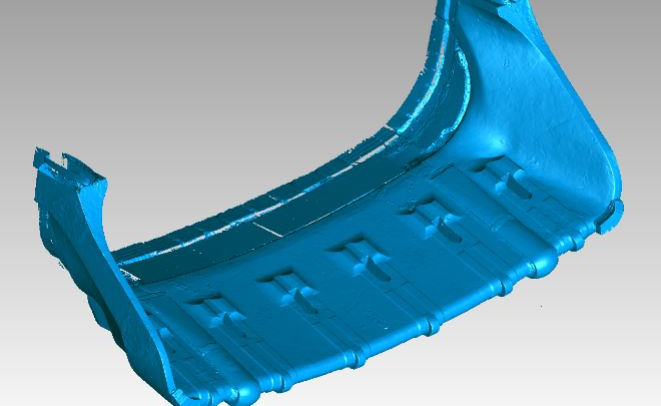

先扫描长约3米的挖斗及其配件挖齿

耗时1幼时即实现

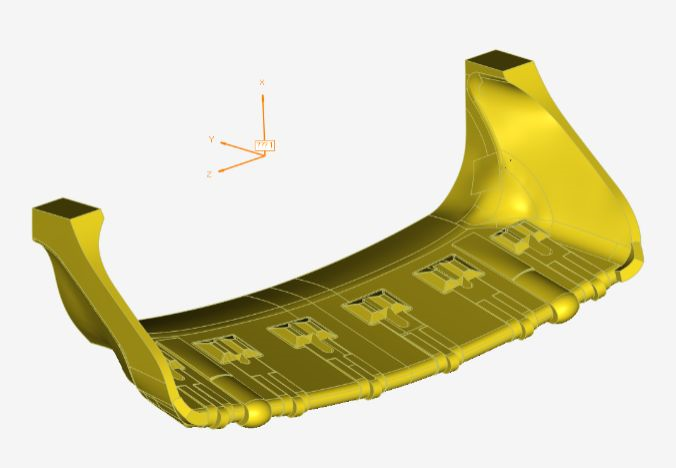

再对挖斗及其配件进行逆向建模

共用时8幼时实现

相迸宗传统卡尺丈量建模

可轻松获取复杂曲面数据

速度快、精度高

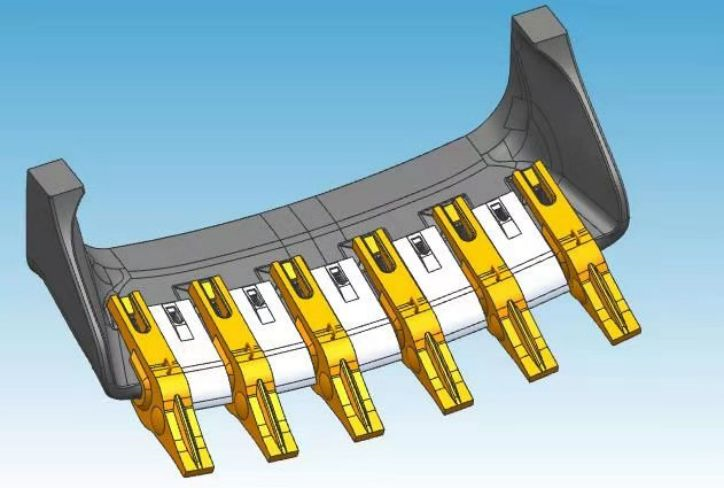

最后将挖斗与挖齿进行虚构装配建模

开模加工后即实现产品的优化升级


“从振兴到飞跃，是对高品质的坚守和对技术创新的钻营，凝聚起品牌强国的磅礴力量。壮大的数字化技术，助力中国工程机械军团刷新智能造作新高度。
