阀门检测利用案例

颁发功夫：2021-07-05 10:07:39 作者：海博论坛hibet瑕疵检测 起源：www.serein.com.cn 浏览：

一、阀门件介绍：

阀门是是在流体系统中，用来节造流体的方向、压力、流量的装置。在流体管路系统中，阀门是节造元件，其重要作用是隔离设备和管路系统、调节流量、预防回流、调节和渗出压力。


二、合用领域：

球阀件中使用三坐标丈量多且频仍。


三、丈量当苦衷项：

本案例以球阀为检测对象。


四、丈量过程分析：

第一步：工件分析。凭据现实工件的尺寸来选择机型。

阀门检测利用案例(图1)

第二步：工件装夹。凭据工件的现实情况固定工件。


五、具体丈量步骤：

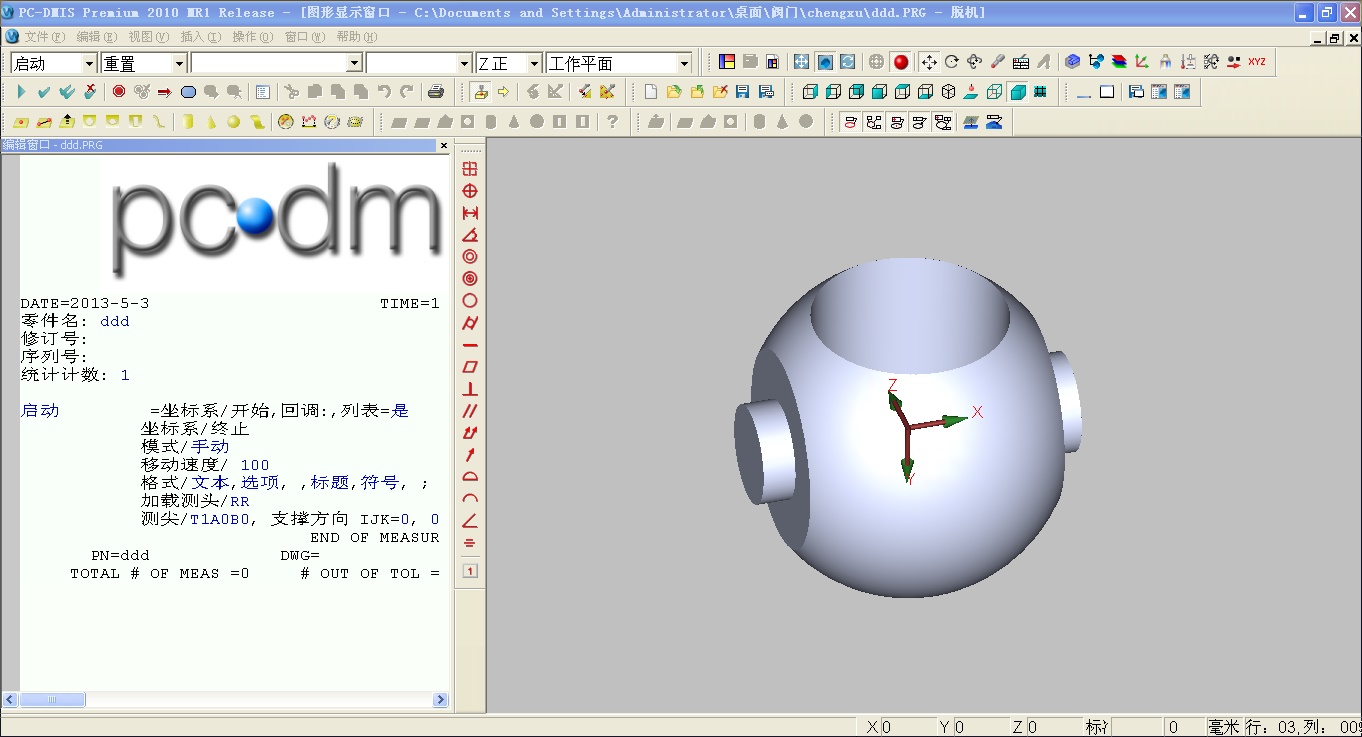

1、在PC-DMIS中导入CAD数模。导入CAD数模-常用的IGES体式或STP体式。

阀门检测利用案例(图2)

2、通过手动打面，线，点3-2-1法成立坐标系原点。丈量面，圆柱（相当于线),球（相当于点）；

阀门检测利用案例(图3)

面，圆柱，球成立坐标系如下图：

阀门检测利用案例(图4)

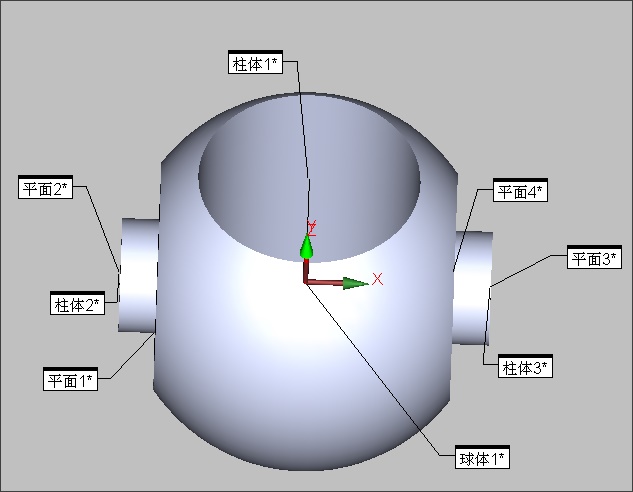

3、评价：凭据图纸丈量要评价的元素。

阀门检测利用案例(图5)

选择元素评价距离，直径

阀门检测利用案例(图6)

选择元素评价垂直度，同轴度

阀门检测利用案例(图7)

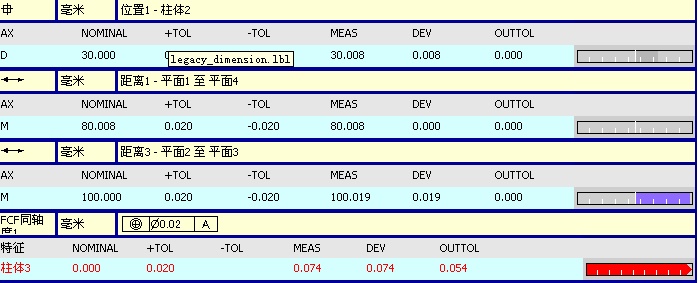

4、检测实现，输出汇报。在检测汇报的显示中，红色为正向超差，黄色为负向超差，在图形区域中的为公差领域内。

阀门检测利用案例(图8)

六、总结：

此案例能够天生图文并茂的检测汇报，让您的客户更分了然解阀门的检测了局。


七、阀门检测机型推荐：

Croma三坐标丈量仪；
